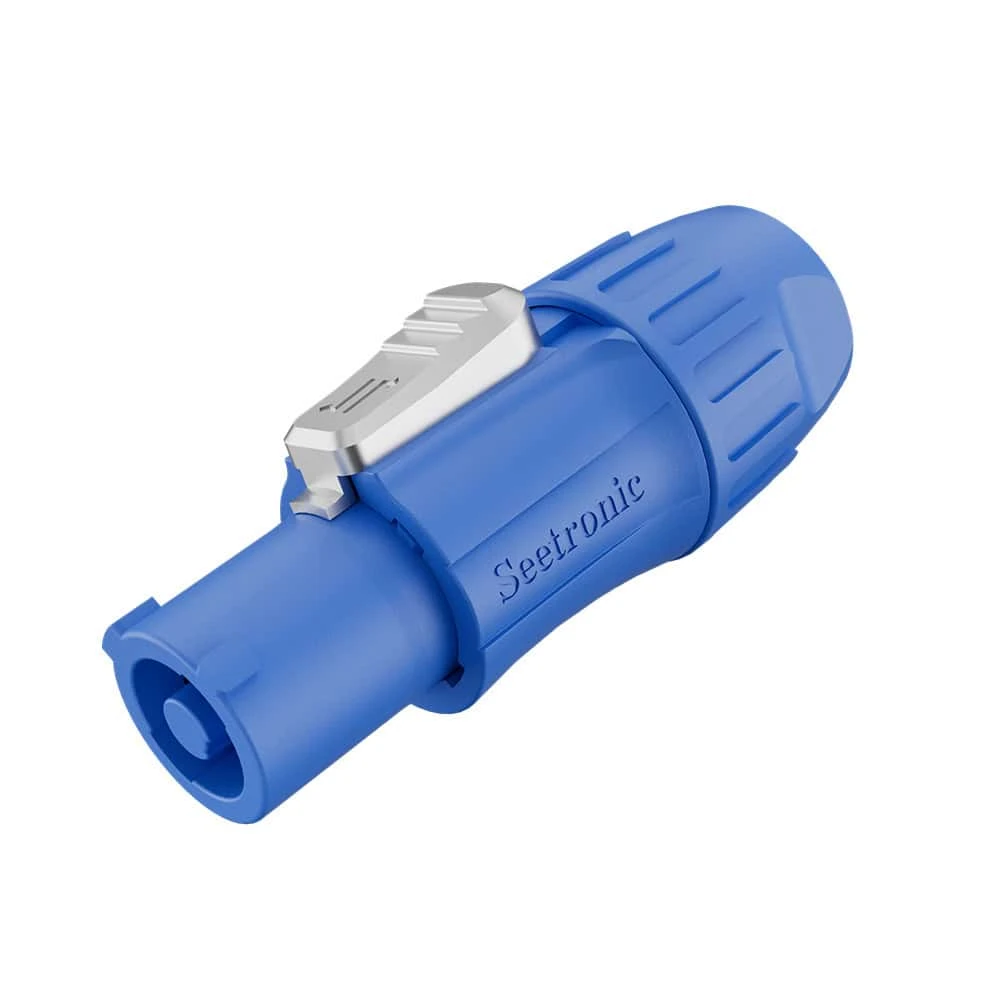

SEETRONIC SAC3FCA WTYK POWERCON IN

Seetronic SAC3FCA to wysokiej jakości, blokowane 3-stykowe kablowe złącze zasilające typu power-in, przeznaczone do niezawodnej pracy w instalacjach wewnętrznych. Konstrukcja zapewnia bezpieczne połączenie przewodu fazowego, neutralnego oraz styku ochronnego PE, dzięki czemu złącze doskonale sprawdza się w profesjonalnych systemach audio, oświetleniowych i AV.

Najważniejsze cechy

• Kompatybilność: w pełni kompatybilne z urządzeniami LUMINEX oraz BARNFIND.
• Blokowane 3-stykowe złącze power-in: zapewnia stabilne i bezpieczne połączenie zasilania z osobnymi stykami dla przewodu fazowego, neutralnego oraz ochronnego PE.
• Do zastosowań wewnętrznych: konstrukcja bez podwyższonego stopnia ochrony przed wodą, przeznaczona do użytkowania w kontrolowanych warunkach środowiskowych.
• Kompatybilność systemowa: przeznaczone do współpracy z wtykiem SAC3MCA oraz gniazdami SAC3MPA / SAC3MPA-M.
• Szybki system blokowania: pewny mechanizm zatrzaskowy umożliwia szybkie łączenie i ogranicza ryzyko przypadkowego rozłączenia podczas pracy.
• Wysoka obciążalność prądowa: parametry znamionowe 20 A / 250 V AC pozwalają na zastosowanie złącza w profesjonalnych systemach zasilających.
• Certyfikowane bezpieczeństwo: produkt posiada certyfikaty UL, TÜV RH oraz CQC i spełnia wymagania międzynarodowych norm dotyczących złączy zasilających.

Parametry elektryczne

• Liczba styków: 2 + PE
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 250 V AC
• Rezystancja styków: ≤ 5 mΩ
• Wytrzymałość dielektryczna: 4000 V DC
• Rezystancja izolacji: > 1000 MΩ

Parametry mechaniczne

• Żywotność: > 1000 cykli łączenia
• Przekrój przewodu: 2,5 mm²
• Średnica zewnętrzna przewodu:

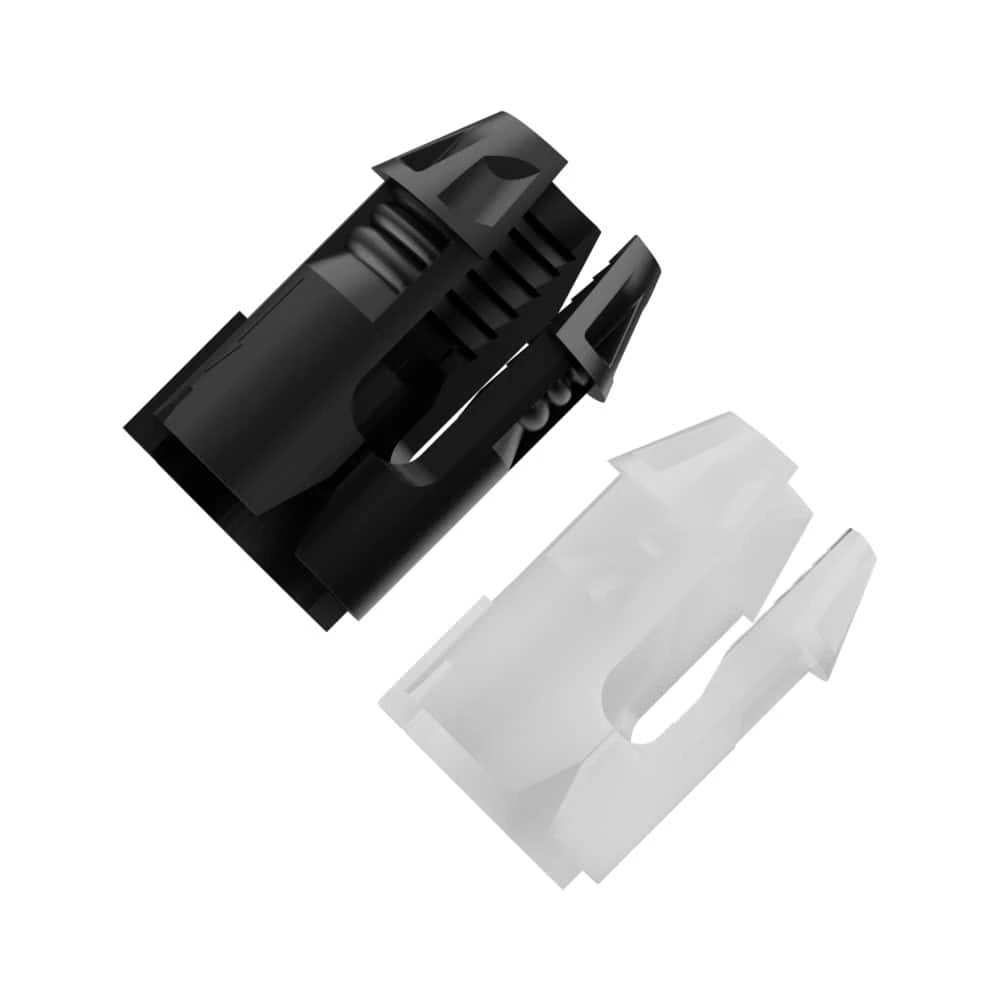

  • biały element odciążający: Ø 8–11 mm
  • czarny element odciążający: Ø 11–12 mm
• Typ zacisków: zaciski śrubowe

Materiały i parametry środowiskowe

• Obudowa: PA (poliamid)
• Styki: stop miedzi
• Powierzchnia styków: Ag (srebrzona)
• Klasa trudnopalności: UL94-V0
• Zakres temperatury pracy: od -30°C do +80°C

Normy i certyfikacja

• Normy: UL1977, IEC61984, IEC60320-1, GB/T 34989
• Certyfikat UL: E359036
• Certyfikat TÜV RH: R 50660463 0001
• Certyfikat CQC: CQC23003410678

Pakowanie i akcesoria

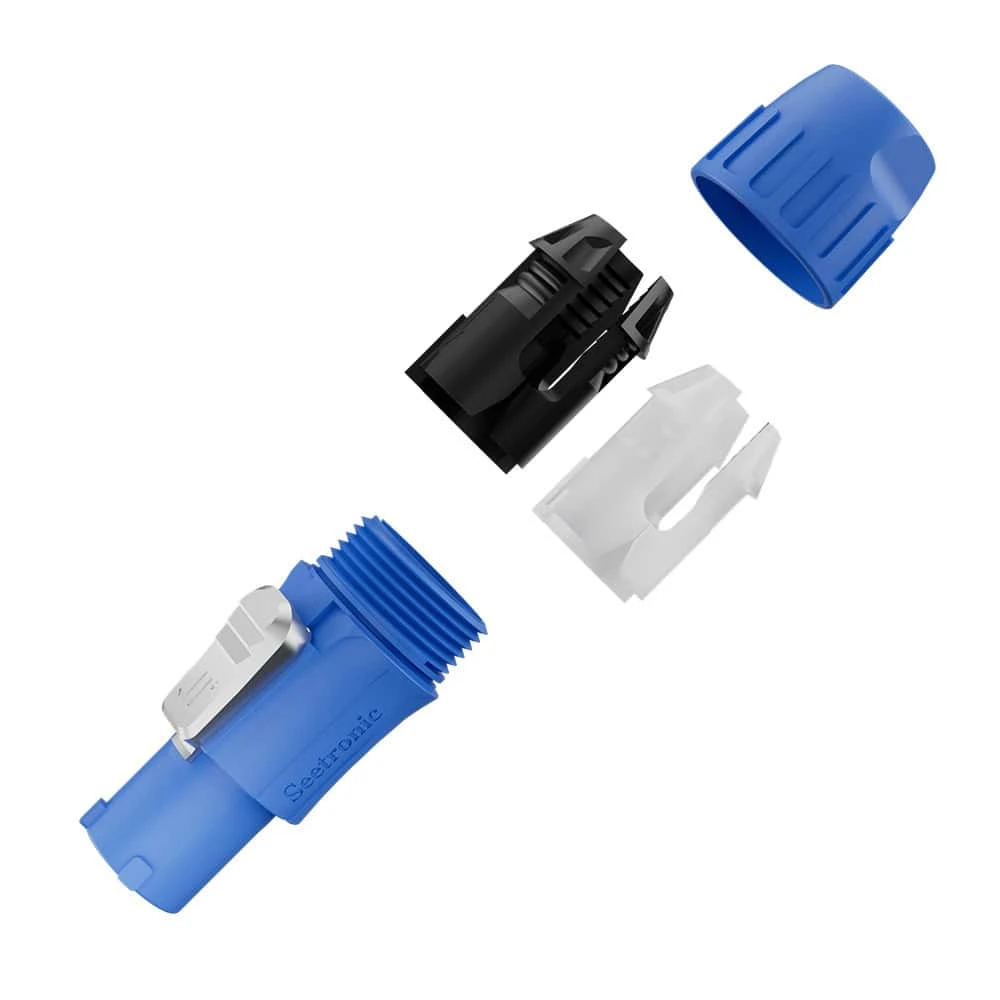

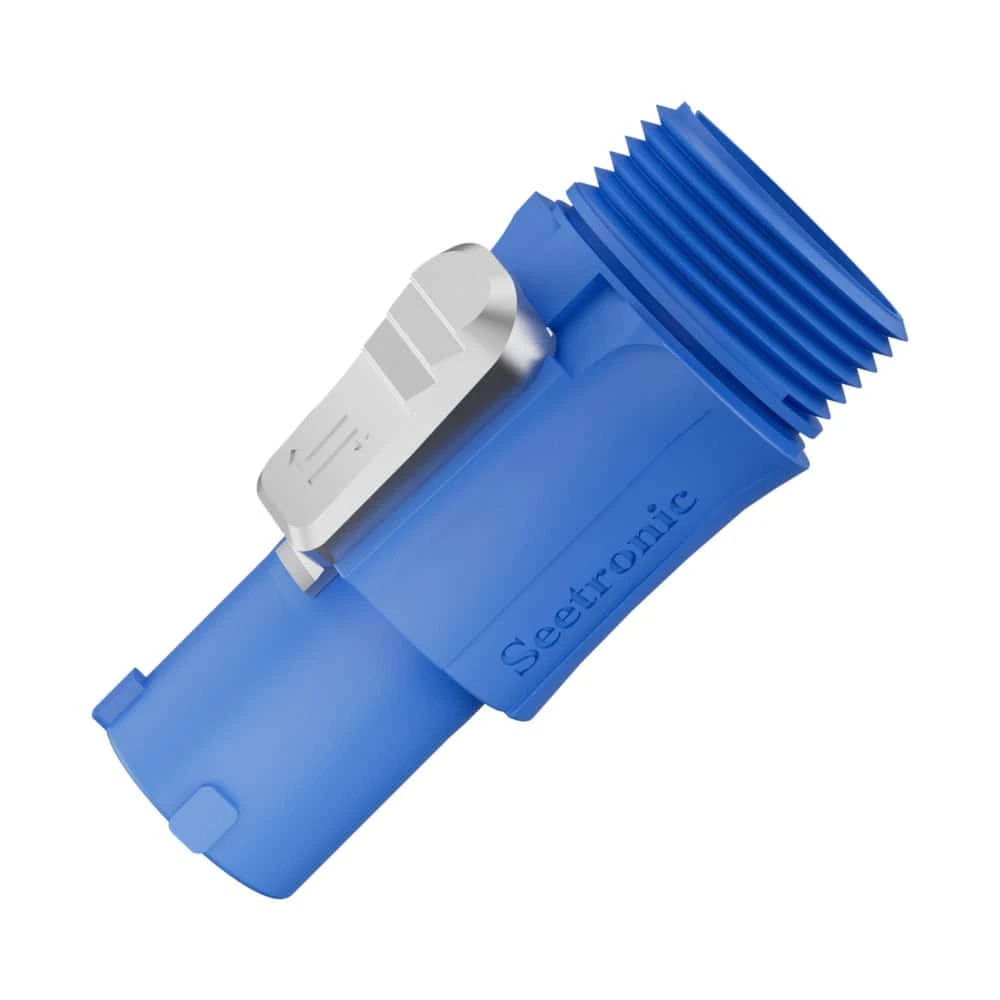

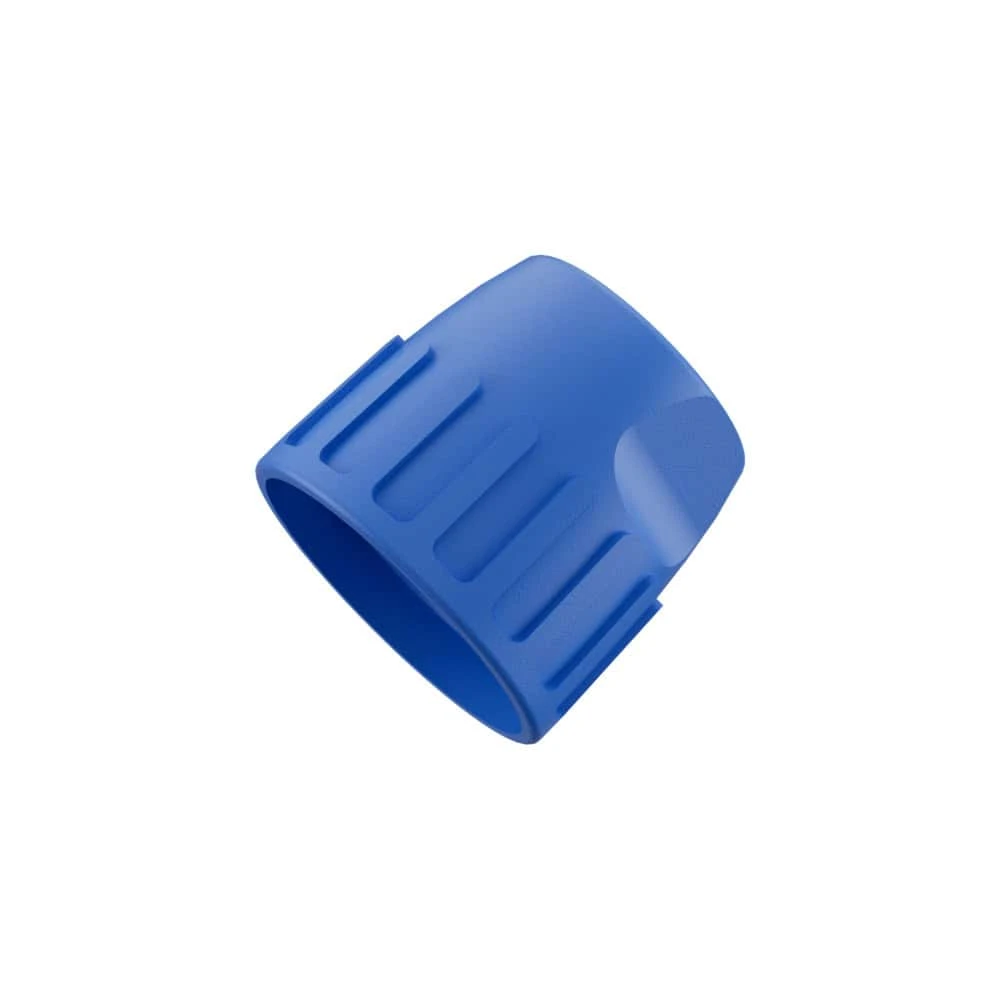

• Zawartość opakowania: wkład ze stykami, obudowa, czarny i biały element odciążający oraz tuleja.
• Opakowanie jednostkowe: 1 sztuka w woreczku.
• Karton wewnętrzny: 50 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 250 sztuk.
• Akcesoria dodatkowe: standardowo niewymagane; opcjonalnie dostępne mogą być tylna płytka mocująca, śruby i nakrętki.

Instrukcja montażu

1. Przeprowadź przewód przez tuleję oraz element odciążający.
2. Usuń izolację przewodu zgodnie z wymaganymi wymiarami montażowymi.
3. Umieść żyły przewodu w odpowiednich zaciskach wkładu i dokręć śruby momentem 0,5 Nm.
4. Ustaw wypusty elementu odciążającego oraz wkładu zgodnie z prowadnicami i rowkami wewnątrz obudowy.
5. Wsuń wkład ze stykami do obudowy.
6. Dokręć tuleję zgodnie z ruchem wskazówek zegara momentem 2,0 Nm.

SAC3FCA to profesjonalne kablowe złącze zasilające typu power-in, łączące wysoką obciążalność prądową, pewny system blokowania oraz trwałą konstrukcję. Dzięki kompatybilności z systemami Seetronic, LUMINEX i BARNFIND stanowi praktyczne rozwiązanie dla profesjonalnych instalacji scenicznych, AV i oświetleniowych.
