SEETRONIC SAC3FCB WTYK POWERCON OUT

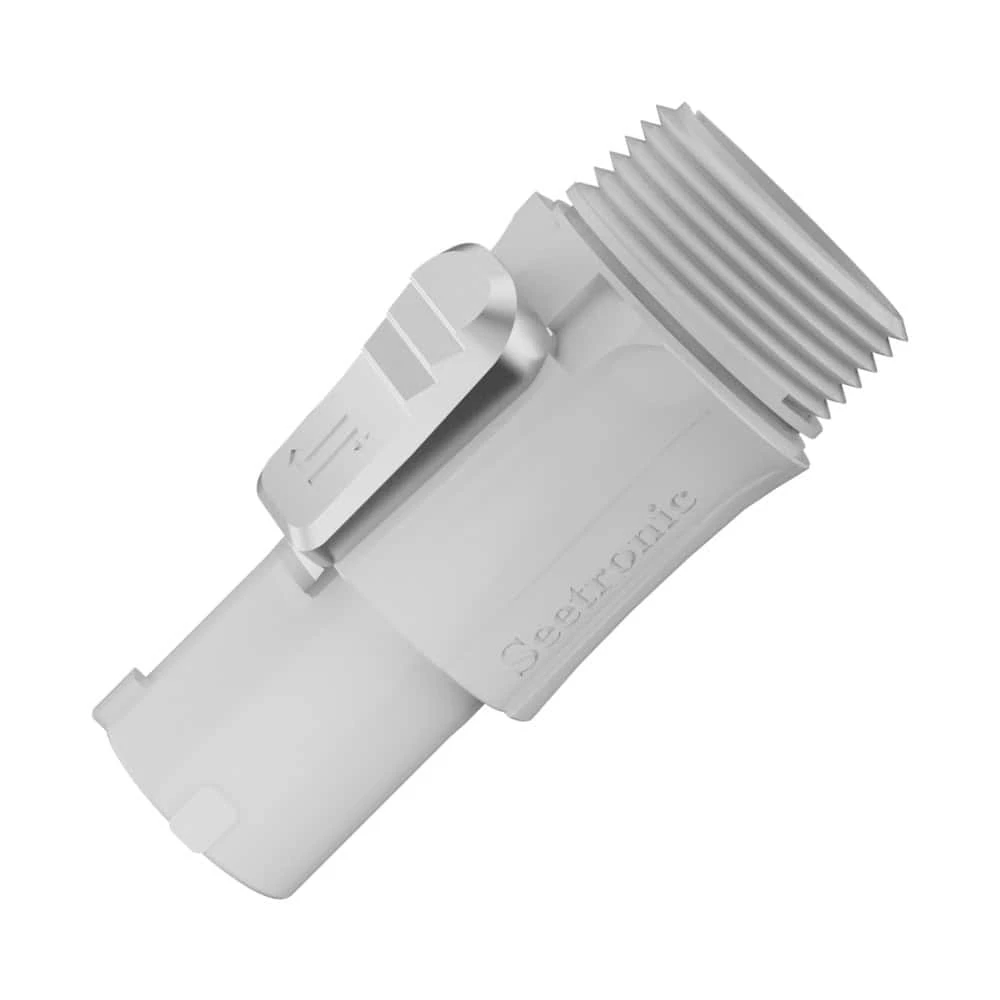

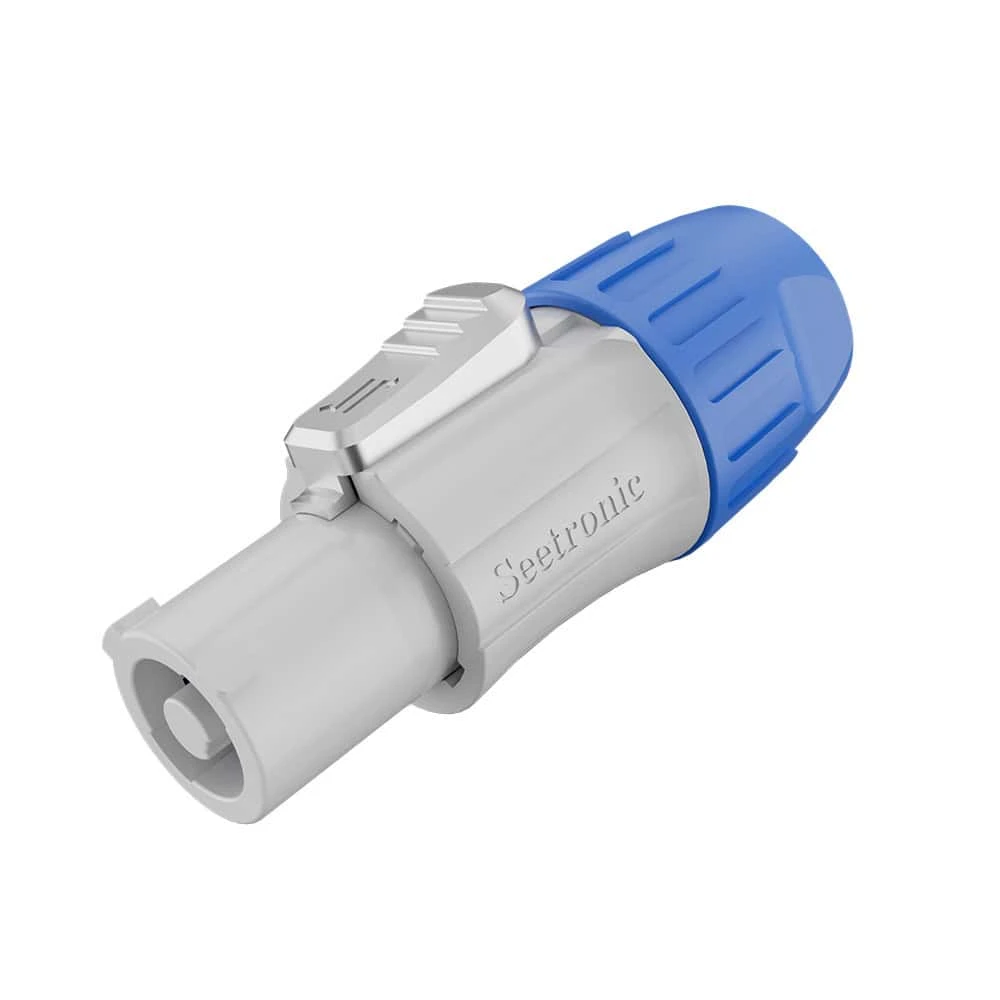

SAC3FCB to blokowane, 3-stykowe kablowe złącze zasilające typu power-out, przeznaczone do zastosowań wewnętrznych. Dzięki niezawodnemu systemowi blokowania zapewnia bezpieczne i stabilne połączenie zasilania w profesjonalnych instalacjach scenicznych, studyjnych i AV.

Najważniejsze cechy

• Kompatybilność: w pełni kompatybilne z urządzeniami LUMINEX oraz BARNFIND.
• Blokowane połączenie: szybki i skuteczny mechanizm blokujący z pewnym zatrzaskiem ogranicza ryzyko przypadkowego rozłączenia.
• Wysoka obciążalność prądowa: parametry znamionowe 20 A / 250 V AC umożliwiają zastosowanie w profesjonalnych systemach zasilających.
• Certyfikacja: zgodność z wymaganiami UL, TÜV RH oraz CQC potwierdza spełnienie międzynarodowych standardów bezpieczeństwa i jakości.
• Szeroka kompatybilność systemowa: przeznaczone do współpracy z wtykiem SAC3MCB oraz gniazdami SAC3MPB / SAC3MPB-M.
• Do zastosowań wewnętrznych: konstrukcja bez podwyższonego stopnia ochrony przed wodą, przeznaczona do pracy w kontrolowanych warunkach środowiskowych.

Parametry elektryczne

• Liczba styków: 2 + PE
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 250 V AC
• Rezystancja styków: ≤ 5 mΩ
• Wytrzymałość dielektryczna: 4000 V DC
• Rezystancja izolacji: > 1000 MΩ

Parametry mechaniczne

• Żywotność: > 1000 cykli łączenia
• Przekrój przewodu: 2,5 mm²
• Średnica zewnętrzna przewodu:

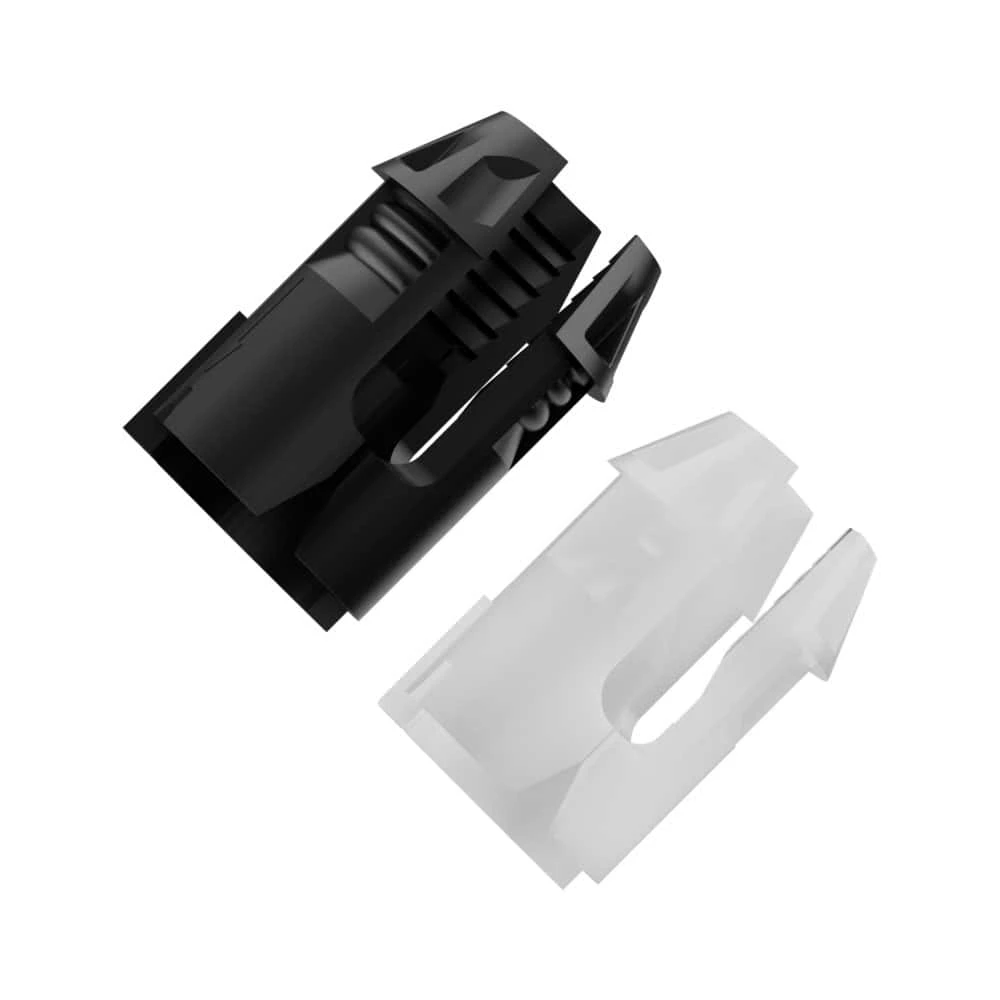

  • biały element odciążający: Ø 8–11 mm
  • czarny element odciążający: Ø 11–12 mm
• Typ zacisków: zaciski śrubowe

Materiały i parametry środowiskowe

• Obudowa: PA
• Styki: stop miedzi
• Powierzchnia styków: Ag (srebrzona)
• Klasa trudnopalności: UL94-V0
• Zakres temperatury pracy: od -30°C do +80°C

Normy i certyfikacja

• Normy: UL1977, IEC61984, IEC60320-1, GB/T 34989
• Certyfikat UL: E359036
• Certyfikat TÜV RH: R 50660463 0001
• Certyfikat CQC: CQC23003410678

Pakowanie

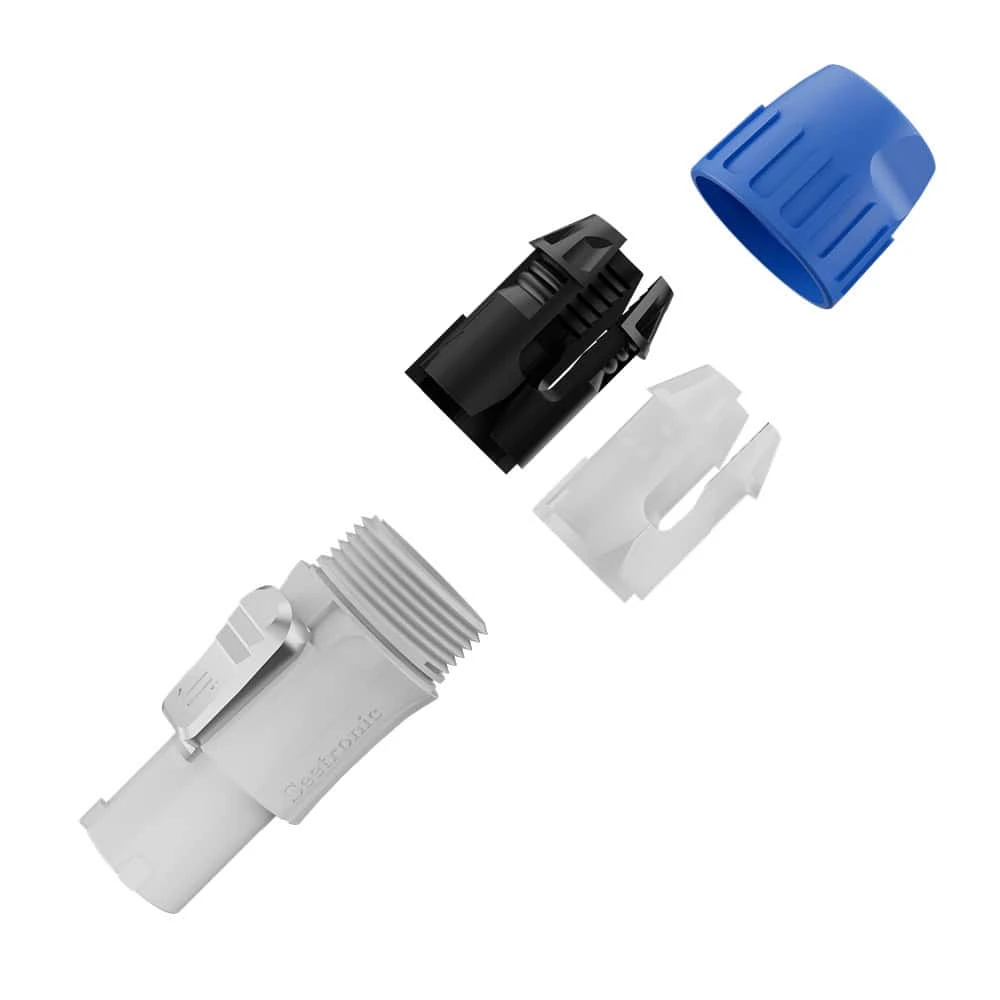

• Zawartość zestawu: wkład ze stykami, obudowa, czarny i biały element odciążający oraz tuleja.
• Opakowanie jednostkowe: 1 sztuka w woreczku.
• Karton wewnętrzny: 40 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 200 sztuk.

Instrukcja montażu

1. Przeprowadź przewód przez tuleję oraz element odciążający.
2. Usuń izolację przewodu zgodnie z wymaganymi wymiarami montażowymi.
3. Umieść żyły przewodu w odpowiednich zaciskach i dokręć śruby momentem 0,5 Nm.
4. Podłącz przewody zgodnie z oznaczeniami:
   • L: brązowy (TÜV RH) / czarny (UL)
   • N: niebieski (TÜV RH) / biały (UL)
   • PE: zielono-żółty (TÜV RH) / zielony (UL)
5. Wsuń wkład ze stykami do obudowy, ustawiając wypust elementu odciążającego zgodnie z prowadnicą wkładu oraz rowkami wewnątrz obudowy.

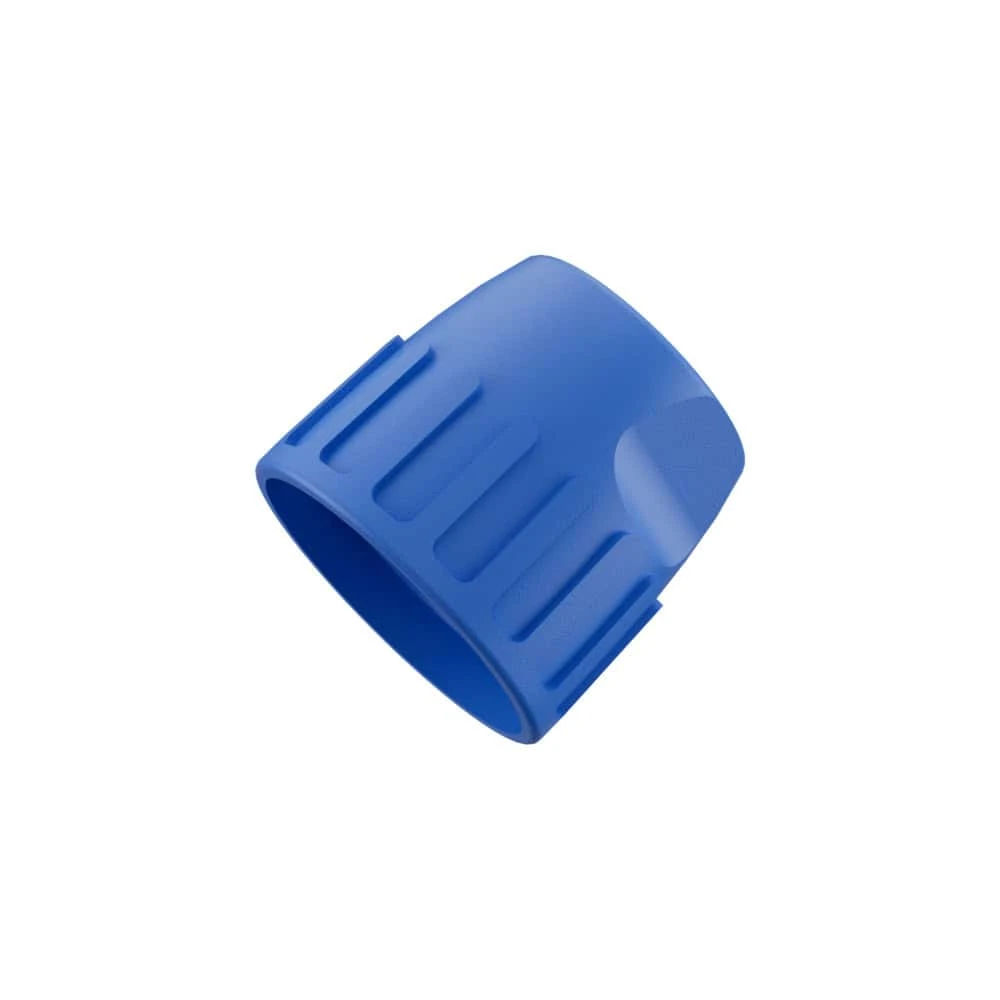

6. Dokręć tuleję zgodnie z ruchem wskazówek zegara momentem 2,0 Nm.

SAC3FCB to profesjonalne kablowe złącze zasilające typu power-out, łączące wysoką obciążalność prądową, pewny mechanizm blokujący oraz trwałą konstrukcję. Dzięki kompatybilności z systemami Seetronic, LUMINEX i BARNFIND stanowi praktyczne rozwiązanie dla profesjonalnych instalacji scenicznych, AV i oświetleniowych.
