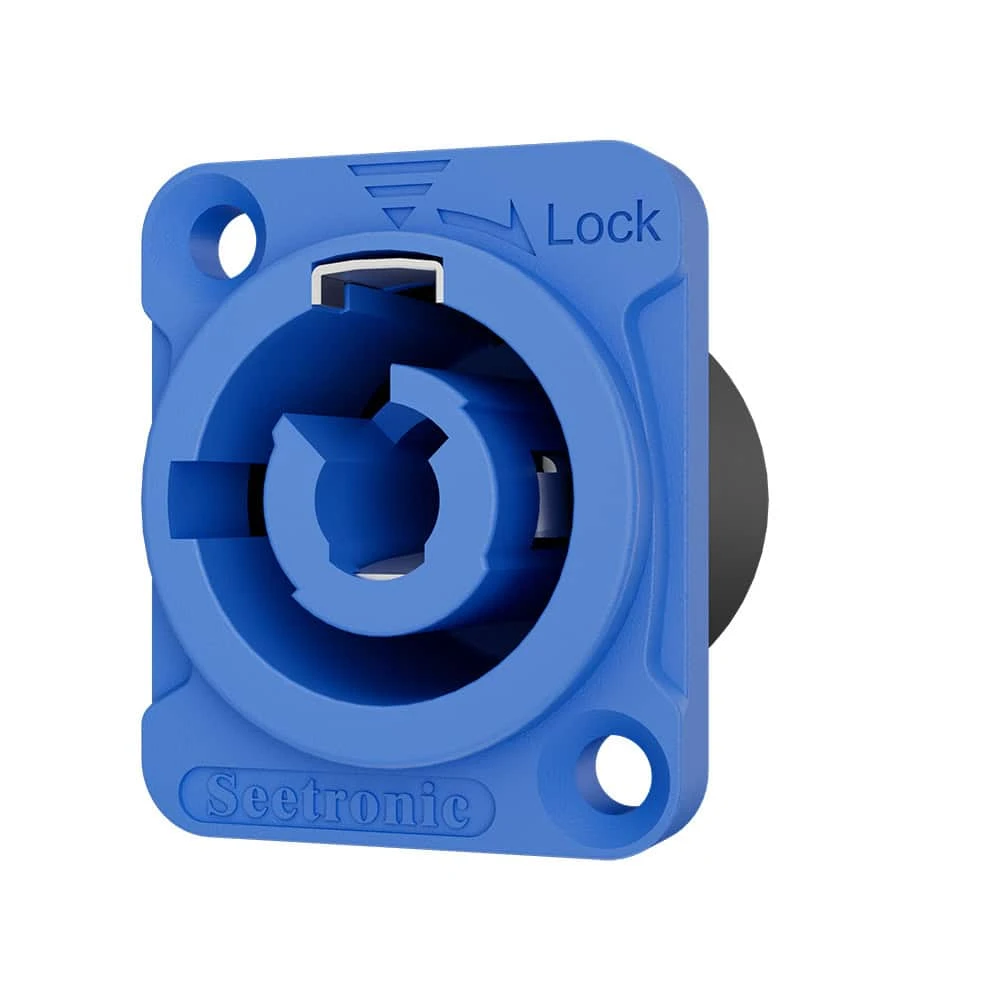

SEETRONIC SAC3MPA GNIAZDO TABLICOWE POWERCON IN

Seetronic SAC3MPA to wytrzymałe i niezawodne panelowe gniazdo zasilające AC, zaprojektowane z myślą o profesjonalnych zastosowaniach wymagających wysokiej obciążalności prądowej, bezpieczeństwa oraz trwałości. Precyzyjna konstrukcja, szybki mechanizm blokujący i zgodność z międzynarodowymi normami sprawiają, że model doskonale nadaje się do systemów scenicznych, AV, oświetleniowych oraz instalacji przemysłowych i komercyjnych.

Najważniejsze cechy

• Blokowana konstrukcja: SAC3MPA to 3-stykowe gniazdo zasilające AC wyposażone w bezpieczny mechanizm blokujący oraz styki dla przewodu fazowego, neutralnego i ochronnego PE.
• Wysoka obciążalność prądowa: parametry znamionowe 20 A / 250 V AC umożliwiają zastosowanie złącza w profesjonalnych systemach wymagających wysokiego obciążenia prądowego.
• Szybki i wygodny system blokowania: konstrukcja umożliwia sprawne podłączanie i rozłączanie, jednocześnie zapewniając stabilne połączenie podczas pracy.
• Certyfikowane bezpieczeństwo: produkt posiada certyfikat UL nr E359036, certyfikat TÜV RH nr R 50660463 0001 oraz certyfikat CQC.
• 3-stykowy układ 2 + PE: dwa styki robocze oraz dedykowany styk ochronny PE zapewniają prawidłowe i bezpieczne podłączenie zasilania.
• Obudowa trudnopalna: korpus wykonany z PA spełnia wymagania klasy trudnopalności UL94-V0.
• Długa żywotność: konstrukcja została przystosowana do ponad 1000 cykli łączenia.

Parametry elektryczne

• Liczba styków: 2 + PE
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 250 V AC
• Rezystancja styków: ≤ 5 mΩ
• Wytrzymałość dielektryczna: 4000 V DC
• Rezystancja izolacji: > 1000 MΩ

Parametry mechaniczne

• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 2,5 mm²

Materiały i parametry środowiskowe

• Obudowa: PA (poliamid)
• Styki: stop miedzi
• Powłoka styków: Ag (srebrzona)
• Klasa trudnopalności: UL94-V0
• Zakres temperatury pracy: od -30°C do +80°C

Normy i certyfikacja

• Normy: UL1977, IEC61984, IEC60320-1, GB/T 34989
• Certyfikat UL: E359036
• Certyfikat TÜV RH: R 50660463 0001
• Certyfikat CQC: CQC23003410678

Pakowanie i akcesoria

• Opakowanie: blister.
• Opakowanie typu blister: 20 sztuk.
• Karton wewnętrzny: 100 sztuk.
• Karton zbiorczy: 500 sztuk.
• Akcesoria: standardowo niewchodzące w skład zestawu; opcjonalnie dostępne mogą być tylna płytka mocująca, śruby oraz nakrętki.

Instrukcja montażu

1. Zamontuj gniazdo od przedniej strony panelu.
2. Ustaw złącze prawidłowo względem otworów montażowych.
3. Dokręć śruby zgodnie z ruchem wskazówek zegara momentem 0,5 Nm.
4. Do montażu zastosuj śruby M3.

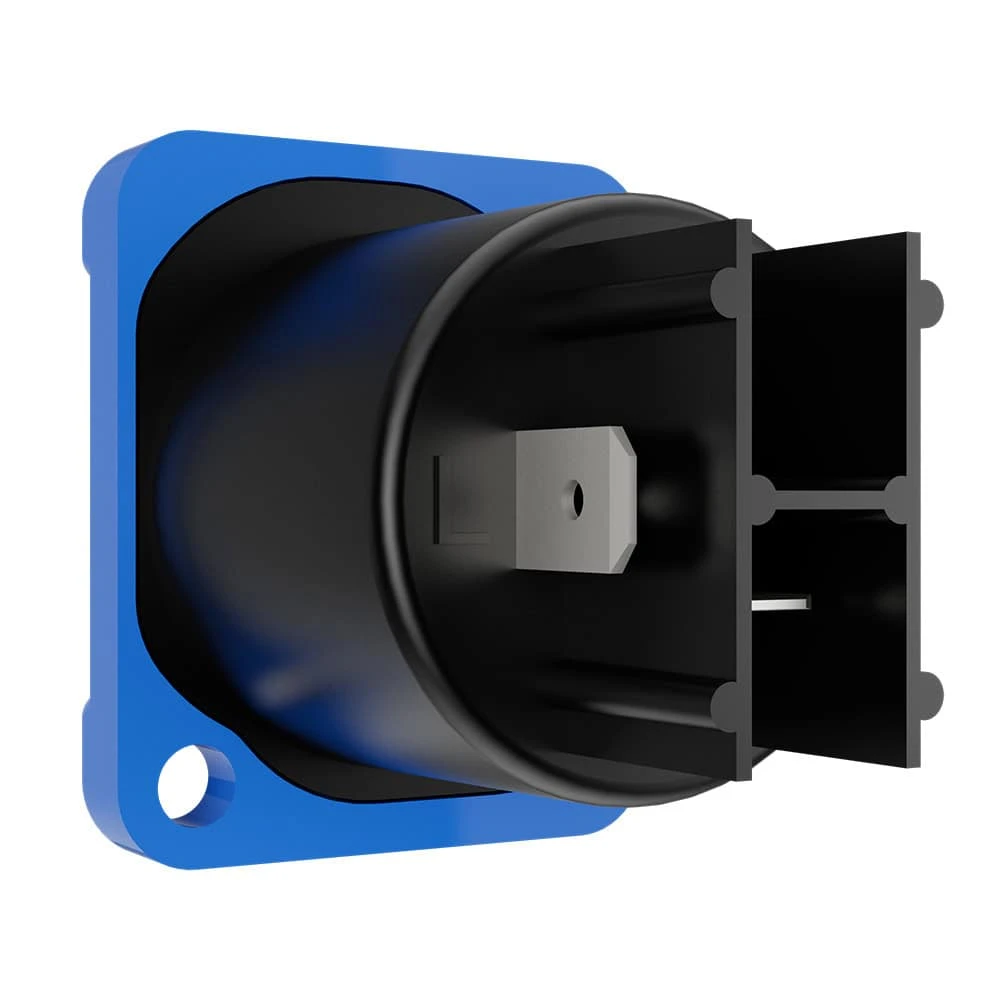

5. Połączenie elektryczne można wykonać poprzez lutowanie lub przy użyciu zacisków wsuwanych 4,5 × 0,5 mm.

SAC3MPA to profesjonalne panelowe gniazdo zasilające AC łączące wysoką obciążalność prądową, pewny mechanizm blokujący oraz trwałą konstrukcję. Dzięki zgodności z międzynarodowymi normami i certyfikatami stanowi odpowiednie rozwiązanie do systemów scenicznych, nagłośnieniowych, oświetleniowych, AV oraz innych profesjonalnych instalacji zasilających.
