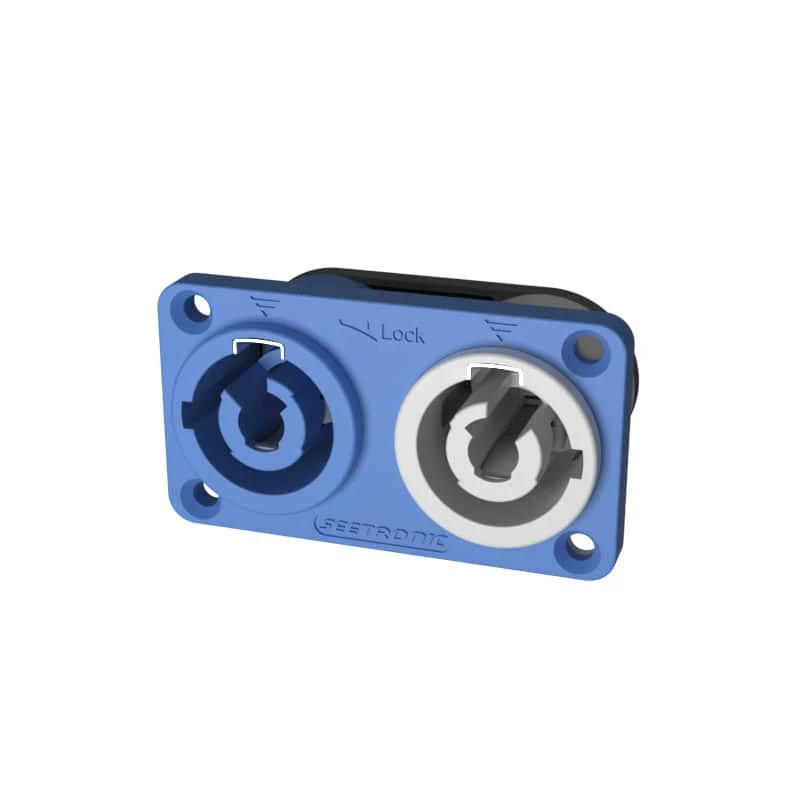

SEETRONIC SAC3MPA02 GNIAZDO TABLICOWE POWERCON IN / OUT

Seetronic SAC3MPA02 to nowoczesne panelowe gniazdo zasilające przeznaczone do profesjonalnych zastosowań wewnętrznych. Konstrukcja łączy funkcjonalność z wysoką trwałością, zapewniając stabilne i bezpieczne połączenie zasilania w urządzeniach scenicznych, systemach AV, instalacjach oświetleniowych oraz innych profesjonalnych aplikacjach.

Najważniejsze cechy

• Nowoczesna konstrukcja: elegancka czarna obudowa zapewnia estetyczny wygląd i umożliwia profesjonalną integrację z panelami urządzeń oraz obudowami rack.
• Szybki i prosty system blokowania: intuicyjny mechanizm umożliwia łatwe łączenie i zapewnia stabilne, bezpieczne połączenie podczas eksploatacji.
• Wytrzymała konstrukcja: gniazdo zostało zaprojektowane z myślą o niezawodnej pracy w profesjonalnych instalacjach wewnętrznych.
• Kompatybilność: przeznaczone do współpracy ze złączami kablowymi SAC3FCA oraz SAC3FCB, zapewniając dużą elastyczność konfiguracji systemu zasilania.
• Wysoka obciążalność prądowa: parametry znamionowe 20 A / 250 V AC umożliwiają zastosowanie w profesjonalnych urządzeniach audio, oświetleniowych oraz AV.
• Długa żywotność: konstrukcja została przystosowana do ponad 1000 cykli łączenia.

Parametry elektryczne

• Liczba styków: 2 + PE
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 250 V AC
• Rezystancja styków: ≤ 5 mΩ
• Wytrzymałość dielektryczna: 4000 V DC
• Rezystancja izolacji: > 1000 MΩ

Parametry mechaniczne

• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 2,5 mm²

Materiały i parametry środowiskowe

• Obudowa: PA (poliamid)
• Styki: stop miedzi
• Powierzchnia styków: Ag (srebrzona)
• Zakres temperatury pracy: od -30°C do +80°C

Montaż i sposób podłączenia

• Montaż: od przedniej strony panelu.
• Moment dokręcania śrub montażowych: 0,5 Nm.
• Sposób podłączenia: lutowanie oraz połączenie wsuwane.
• Zaciski wsuwane: 4,8 × 0,5 mm.
• Śruby: M3.

Instrukcja montażu

1. Umieść gniazdo od przedniej strony otworu montażowego w panelu.
2. Ustaw złącze w prawidłowej pozycji względem otworów montażowych.
3. Dokręć śruby zgodnie z ruchem wskazówek zegara momentem 0,5 Nm.
4. Wykonaj połączenia elektryczne zgodnie z przewidzianym sposobem montażu, wykorzystując zaciski 4,8 × 0,5 mm oraz śruby M3.

Pakowanie

• Opakowanie: blister.
• Karton wewnętrzny: 40 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 200 sztuk.

SAC3MPA02 to profesjonalne panelowe gniazdo zasilające przeznaczone do instalacji wewnętrznych, w których wymagane są wysoka obciążalność prądowa, trwałość oraz bezpieczny system blokowania. Kompatybilność ze złączami SAC3FCA i SAC3FCB sprawia, że model stanowi praktyczne rozwiązanie dla systemów scenicznych, oświetleniowych, audio i AV.
