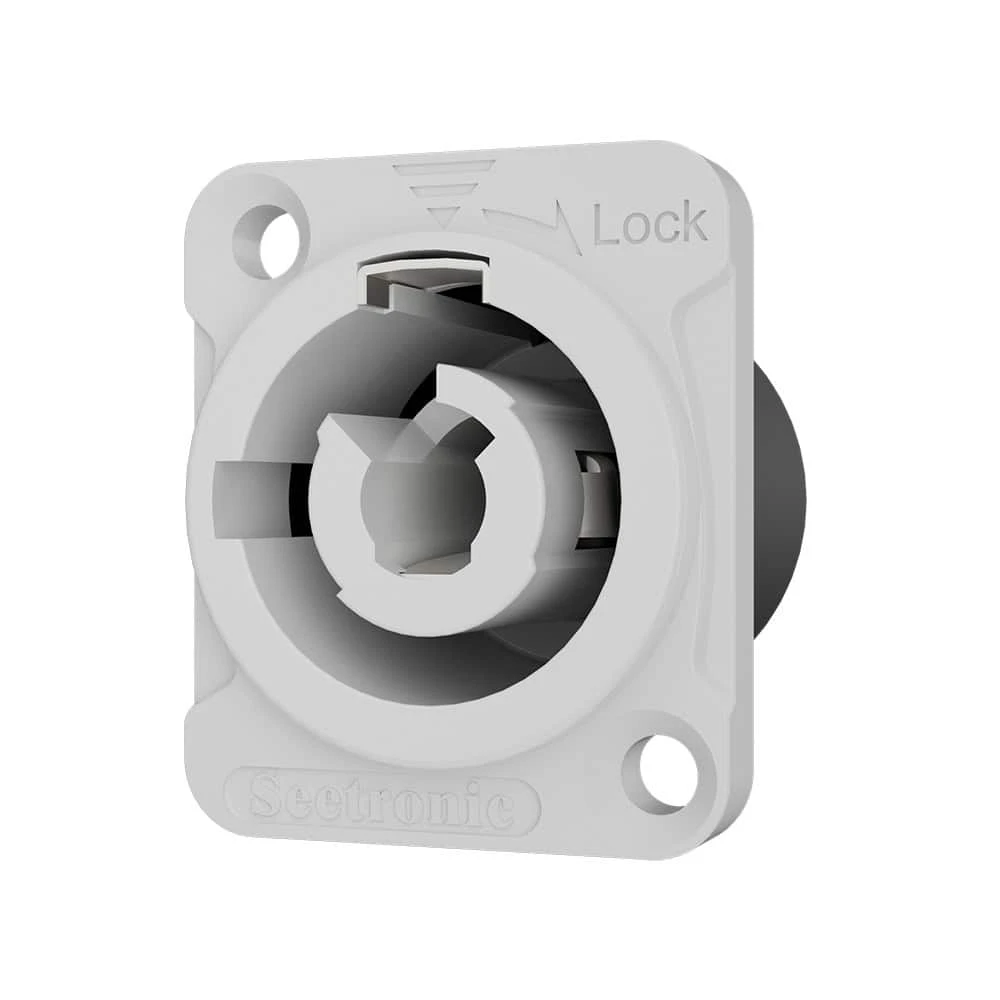

SEETRONIC SAC3MPB GNIAZDO TABLICOWE POWERCON OUT

Seetronic SAC3MPB to wysokiej jakości, blokowane 3-stykowe gniazdo zasilające AC, zaprojektowane z myślą o bezpiecznych i niezawodnych połączeniach zasilania. Solidna konstrukcja oraz szybki mechanizm blokujący zapewniają stabilne połączenie w wymagających zastosowaniach profesjonalnych.

Najważniejsze cechy

• Mechanizm blokujący: konstrukcja z blokadą zapewnia pewne połączenie 3-stykowego gniazda zasilającego oraz ogranicza ryzyko przypadkowego rozłączenia podczas pracy.
• Wysoka obciążalność prądowa: parametry znamionowe 20 A / 250 V AC umożliwiają zastosowanie w profesjonalnych systemach wymagających wysokiego obciążenia prądowego.
• Certyfikowane bezpieczeństwo: produkt posiada certyfikat UL nr E359036, certyfikat TÜV RH nr R 50660463 0001 oraz certyfikat CQC, potwierdzające zgodność z międzynarodowymi wymaganiami bezpieczeństwa.
• 3-stykowa konstrukcja: układ 2 + PE obejmuje dwa styki robocze oraz dedykowany styk ochronny PE.
• Długa żywotność: konstrukcja została przystosowana do ponad 1000 cykli łączenia.
• Obudowa trudnopalna: korpus wykonany z PA spełnia wymagania klasy trudnopalności UL94-V0.

Parametry elektryczne

• Liczba styków: 2 + PE
• Prąd znamionowy: 20 A
• Napięcie znamionowe: 250 V AC
• Rezystancja styków: ≤ 5 mΩ
• Wytrzymałość dielektryczna: 4000 V DC
• Rezystancja izolacji: > 1000 MΩ

Parametry mechaniczne

• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 2,5 mm²

Materiały i parametry środowiskowe

• Obudowa: PA (poliamid)
• Styki: stop miedzi
• Powłoka styków: Ag (srebrzona)
• Klasa trudnopalności: UL94-V0
• Zakres temperatury pracy: od -30°C do +80°C

Normy i certyfikacja

• Normy: UL1977, IEC61984, IEC60320-1, GB/T 34989
• Certyfikat UL: E359036
• Certyfikat TÜV RH: R 50660463 0001
• Certyfikat CQC: CQC23003410678

Pakowanie

• Opakowanie: blister.
• Opakowanie typu blister: 20 sztuk.
• Karton wewnętrzny: 100 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 500 sztuk.

Instrukcja montażu

1. Zamontuj gniazdo od przedniej strony panelu.
2. Dokręć śruby zgodnie z ruchem wskazówek zegara momentem 0,5 Nm.
3. Do montażu zastosuj śruby M3.

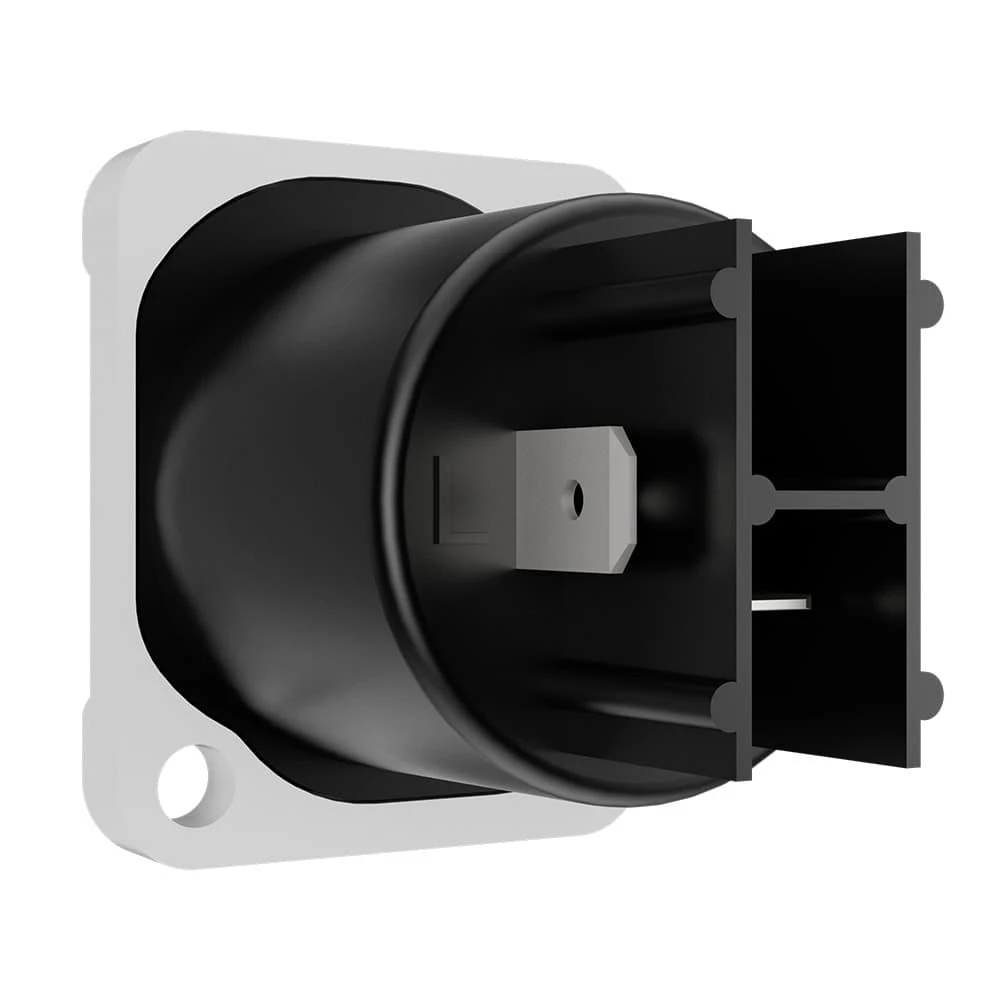

4. Podłączenie elektryczne można wykonać poprzez lutowanie lub przy użyciu zacisków wsuwanych 4,5 × 0,5 mm.

SAC3MPB to profesjonalne panelowe gniazdo zasilające AC, łączące wysoką obciążalność prądową, bezpieczny system blokowania oraz trwałą konstrukcję. Dzięki zgodności z międzynarodowymi normami i certyfikatami stanowi odpowiednie rozwiązanie do zastosowań scenicznych, AV, oświetleniowych, przemysłowych oraz innych profesjonalnych systemów zasilania.
