SEETRONIC SCHF3-B WTYK XLR 3-PIN ŻEŃSKI Czarny

SCHF3-B to wysokiej klasy żeński wtyk XLR, zaprojektowany z myślą o wyjątkowej trwałości i niezawodności w szerokim zakresie profesjonalnych zastosowań audio. Solidna obudowa ze stali nierdzewnej z czarną powłoką w połączeniu z wysokiej jakości pozłacanymi stykami zapewnia bardzo dobrą przewodność elektryczną, odporność na korozję oraz długą żywotność. Nowoczesna konstrukcja łączy funkcjonalność, estetykę oraz wygodę obsługi.

Najważniejsze cechy

• Wytrzymała konstrukcja: SCHF3-B wykonano z wysokiej jakości materiałów przystosowanych do intensywnej eksploatacji profesjonalnej. Solidna obudowa zapewnia wysoką odporność na uderzenia, upadki i obciążenia mechaniczne, dzięki czemu złącze doskonale sprawdza się zarówno w studiu, jak i podczas realizacji wydarzeń na żywo.
• Udoskonalony system uziemienia: nowa konstrukcja zapewnia skuteczny kontakt pomiędzy obudową a elementami złącza kablowego, pomagając ograniczyć zakłócenia i zachować wysoką jakość transmisji sygnału audio.
• Możliwość oznaczenia kolorystycznego: specjalny rowek w osłonie umożliwia zastosowanie oznaczeń kolorystycznych, ułatwiających identyfikację i organizację połączeń w rozbudowanych systemach audio.
• Zaawansowane odciążenie przewodu: zintegrowany element z poliuretanu w obrębie osłony zwiększa ochronę kabla przed zginaniem i naciskiem, ograniczając ryzyko jego uszkodzenia podczas intensywnej eksploatacji.
• Długa żywotność: konstrukcja została przystosowana do ponad 1000 cykli łączenia, zapewniając niezawodność w zastosowaniach wymagających częstego podłączania i odłączania.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 4 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 16 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 2,5 mm² / 14 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA
• Obudowa: stal nierdzewna
• Powłoka obudowy: czarna
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHF3-B spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z wymaganiami normy IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio i instalacyjnych.

Pakowanie i montaż

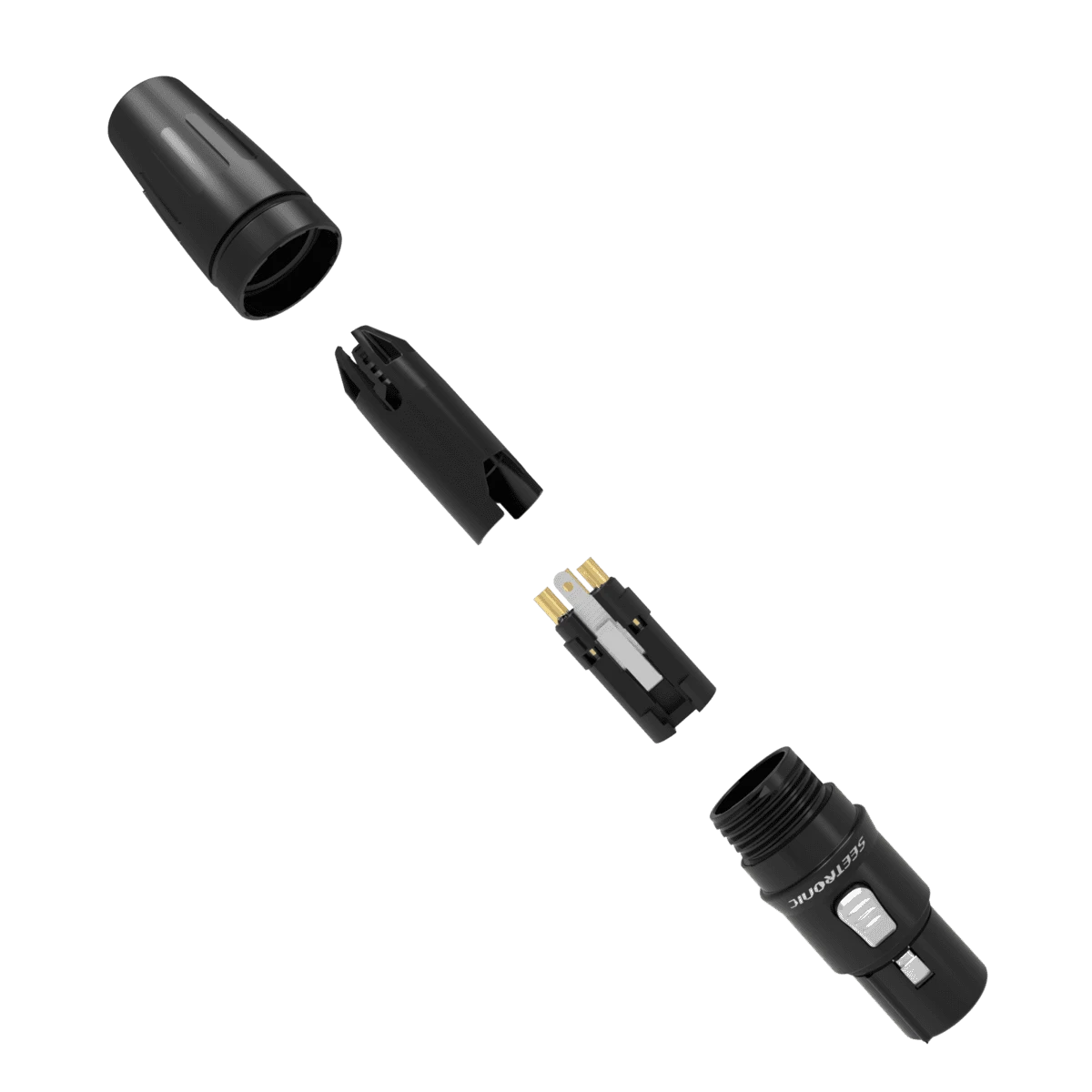

Produkt pakowany jest pojedynczo. Każdy zestaw zawiera komplet podstawowych elementów wymaganych do montażu, w tym wkład ze stykami, obudowę, zacisk kablowy oraz osłonę.

SCHF3-B to profesjonalne żeńskie złącze XLR przeznaczone do wymagających systemów audio. Wysoka obciążalność prądowa, pozłacane styki, obudowa ze stali nierdzewnej oraz skuteczne odciążenie przewodu sprawiają, że model ten doskonale nadaje się do przewodów mikrofonowych, systemów nagłośnieniowych, instalacji studyjnych, scenicznych i broadcastowych.
