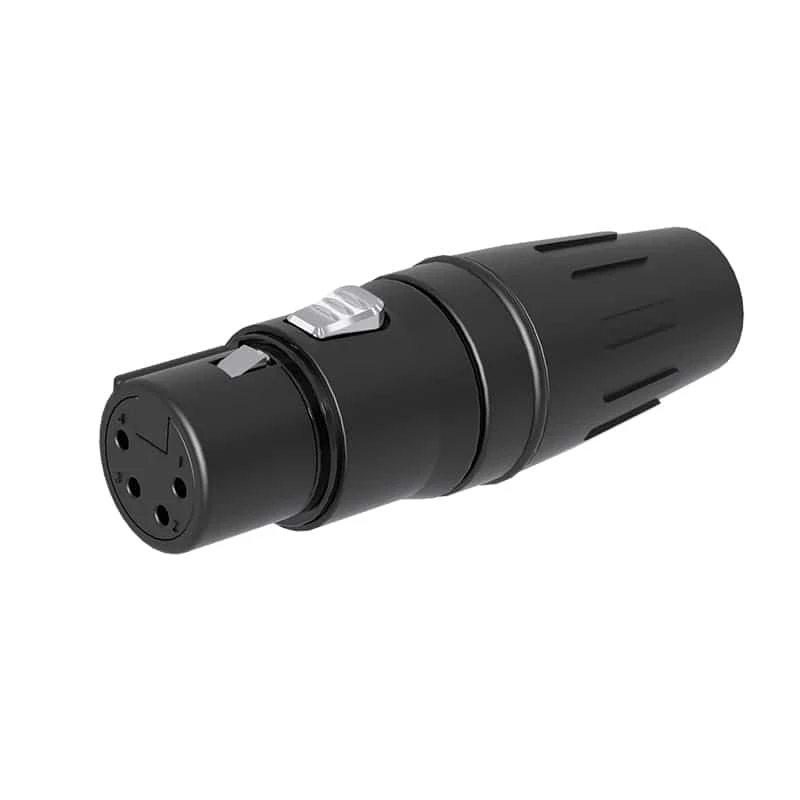

SEETRONIC SCHF4-B WTYK XLR 4-PIN ŻEŃSKI Czarny

SCHF4-B to wysokiej klasy 4-pinowy żeński wtyk XLR, zaprojektowany z myślą o profesjonalnych zastosowaniach audio, broadcastowych oraz scenicznych. Solidna obudowa ze stali nierdzewnej z czarną powłoką, pozłacane styki oraz dopracowana konstrukcja mechaniczna zapewniają wysoką trwałość, niezawodność i stabilne parametry pracy nawet w wymagających warunkach eksploatacyjnych.

Najważniejsze cechy

• Wytrzymała konstrukcja: obudowa wykonana ze stali nierdzewnej z czarną powłoką zapewnia wysoką odporność na uderzenia, nacisk oraz intensywne użytkowanie. Dzięki temu złącze doskonale sprawdza się podczas realizacji koncertowych, pracy studyjnej i w systemach broadcastowych.
• Udoskonalony system uziemienia: nowa konstrukcja zapewnia skuteczny kontakt pomiędzy obudową a elementami złącza kablowego, pomagając ograniczyć zakłócenia i zachować wysoką integralność przesyłanego sygnału.
• Łatwa identyfikacja połączeń: specjalnie zaprojektowany rowek w osłonie umożliwia zastosowanie kolorowych pierścieni do szybkiego kodowania i identyfikacji przewodów.
• Skuteczna ochrona przewodu: elastyczna osłona oraz system odciążenia przewodu ograniczają naprężenia powstające podczas zginania kabla, zwiększając trwałość połączenia.
• Stabilne blokowanie: niezawodny mechanizm zatrzaskowy zapewnia pewne połączenie i ogranicza ryzyko przypadkowego rozłączenia podczas pracy.
• Długa żywotność: konstrukcja została przystosowana do ponad 1000 cykli łączenia, co zapewnia wysoką niezawodność w zastosowaniach profesjonalnych.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 7 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 10 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 1,5 mm² / 16 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA
• Obudowa: stal nierdzewna
• Powłoka obudowy: czarna
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHF4-B spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z normą IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio, scenicznych i broadcastowych.

Pakowanie i montaż

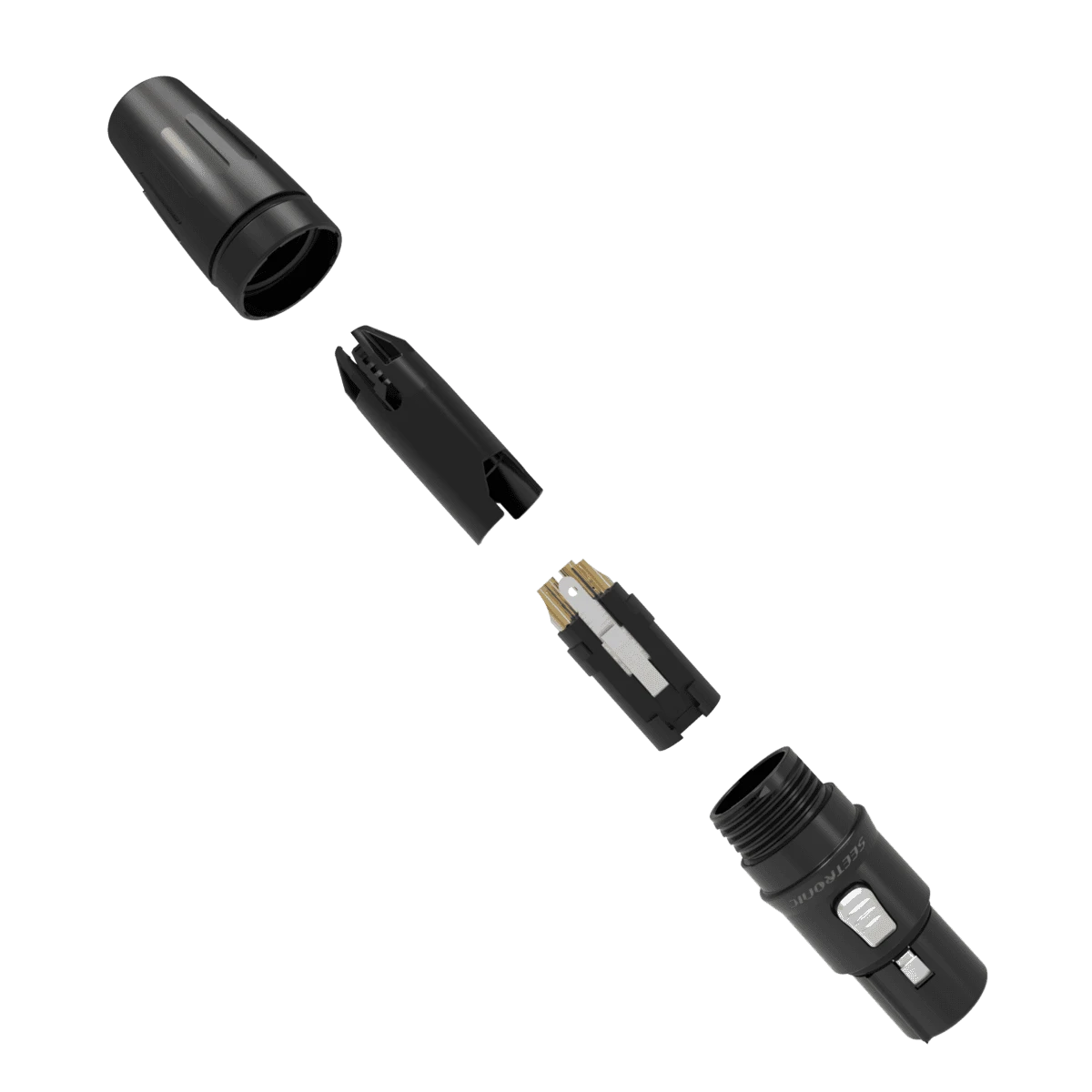

Produkt pakowany jest pojedynczo. Każdy zestaw zawiera komplet elementów niezbędnych do montażu, w tym wkład ze stykami, obudowę, zacisk kablowy oraz osłonę.

SCHF4-B to profesjonalne 4-pinowe żeńskie złącze XLR przeznaczone do wymagających zastosowań audio, transmisji sygnałów oraz techniki scenicznej. Pozłacane styki, obudowa ze stali nierdzewnej z czarną powłoką oraz skuteczne odciążenie przewodu zapewniają trwałe, stabilne i bezpieczne połączenie.
