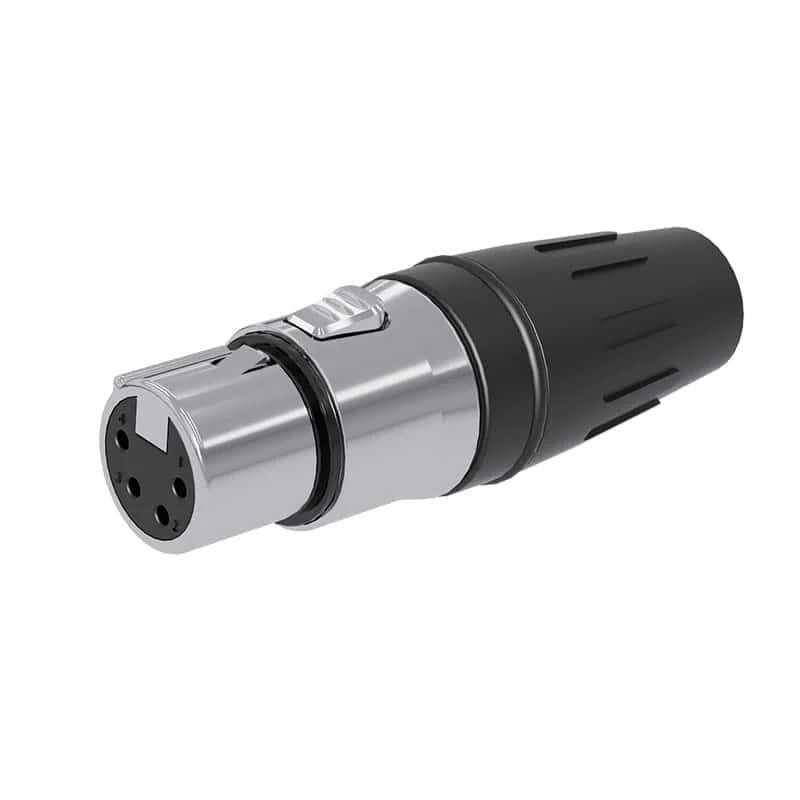

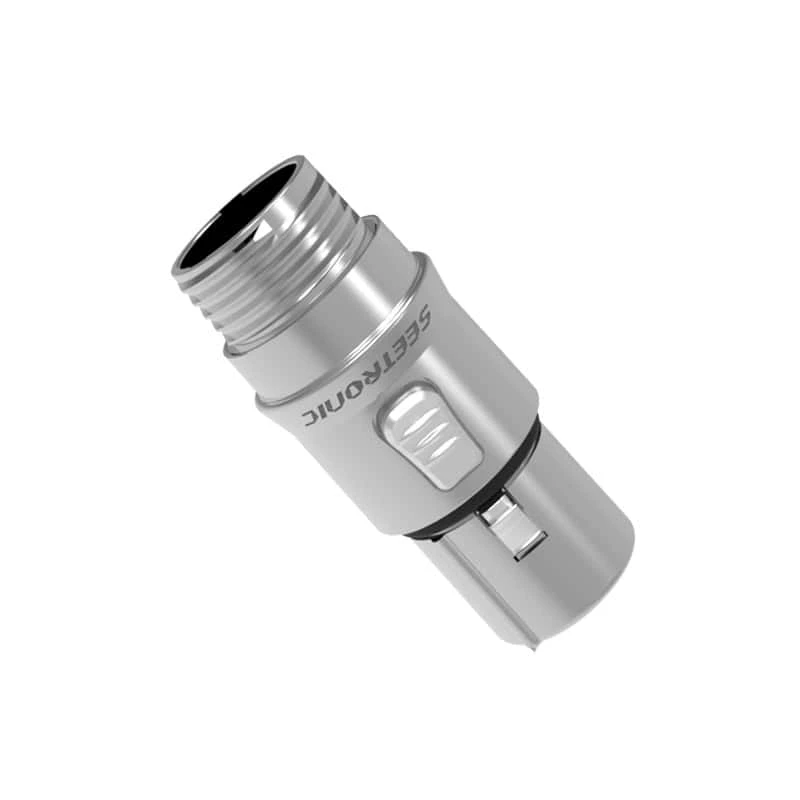

SEETRONIC SCHF4 WTYK XLR 4-PIN ŻEŃSKI

SCHF4 to wysokiej klasy 4-pinowy żeński wtyk XLR, zaprojektowany z myślą o profesjonalnych zastosowaniach w branży audio, broadcastowej oraz technice scenicznej. Solidna konstrukcja ze stali nierdzewnej, pozłacane styki oraz dopracowane rozwiązania mechaniczne zapewniają wysoką niezawodność, trwałość i stabilne parametry pracy również w wymagających warunkach eksploatacyjnych.

Najważniejsze cechy

• Wytrzymała konstrukcja: obudowa wykonana ze stali nierdzewnej oraz pozłacane styki zapewniają wysoką odporność na zużycie, korozję i uszkodzenia mechaniczne, umożliwiając długotrwałą eksploatację profesjonalną.
• Nowoczesna konstrukcja: zoptymalizowana budowa zapewnia wygodną i płynną obsługę. Specjalny rowek w osłonie umożliwia zastosowanie kolorowych pierścieni do szybkiego kodowania i identyfikacji przewodów.
• Niezawodne połączenie: udoskonalony system uziemienia zapewnia skuteczny kontakt pomiędzy obudową a elementami złącza kablowego, pomagając zachować integralność i stabilność przesyłanego sygnału.
• Odporność na wymagające warunki: solidna konstrukcja została przystosowana do obciążeń mechanicznych, takich jak uderzenia, upadki czy nacisk, dzięki czemu złącze zachowuje stabilność pracy podczas intensywnego użytkowania.
• Skuteczna ochrona przewodu: elastyczna osłona oraz system odciążenia przewodu pomagają ograniczać naprężenia powstające podczas zginania kabla, zwiększając trwałość całego połączenia.
• Bezpieczne blokowanie: mechanizm zatrzaskowy zapewnia stabilne połączenie i ogranicza ryzyko przypadkowego rozłączenia podczas pracy.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 7 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 10 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 1,5 mm² / 16 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA
• Obudowa: stal nierdzewna
• Powłoka wkładu obudowy: Cr (chrom)
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHF4 spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z wymaganiami normy IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio, broadcastowych, scenicznych i instalacyjnych.

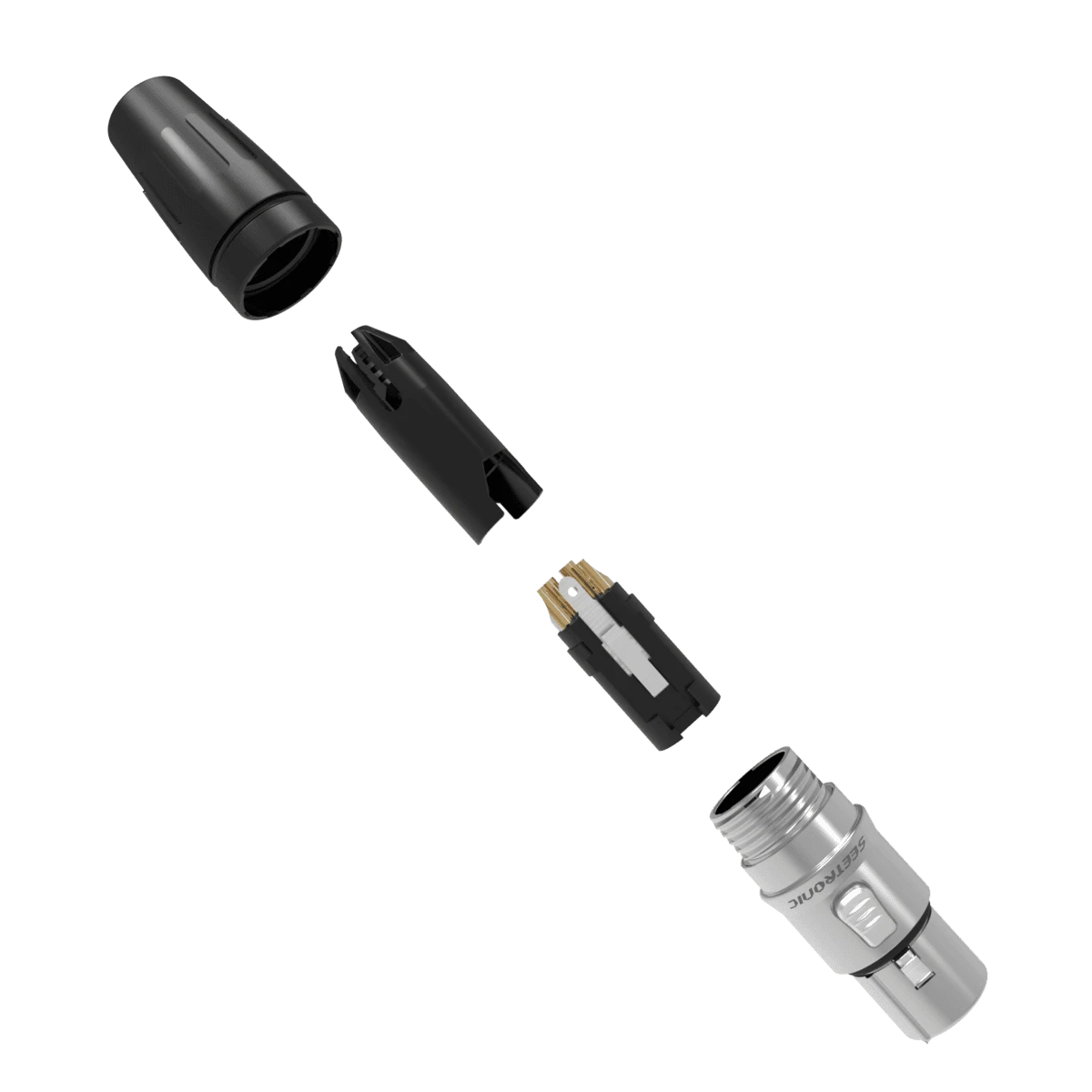

Instrukcja montażu

1. Przeprowadź przewód przez osłonę.
2. Usuń izolację przewodu na długości odpowiedniej do wykonania połączenia.
3. Przylutuj żyły przewodu do odpowiednich zacisków wkładu złącza.
4. Zamocuj zacisk kablowy na przylutowanym przewodzie.
5. Umieść przewód wraz z zaciskiem w odpowiednim położeniu względem wkładu złącza.
6. Wsuń wkład wraz z zaciskiem kablowym do obudowy, zwracając uwagę na prawidłowe ustawienie wszystkich elementów.
7. Dokręć osłonę zgodnie z ruchem wskazówek zegara, aby zakończyć montaż.

Pakowanie

• Opakowanie jednostkowe: 1 sztuka w woreczku ochronnym.
• Karton wewnętrzny: 80 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 400 sztuk.

SCHF4 to profesjonalne 4-pinowe żeńskie złącze XLR przeznaczone do wymagających aplikacji audio, transmisji sygnałów i techniki scenicznej. Pozłacane styki, obudowa ze stali nierdzewnej, wysoka obciążalność prądowa oraz skuteczne odciążenie przewodu sprawiają, że model doskonale sprawdza się w systemach koncertowych, studyjnych, broadcastowych i instalacyjnych.
