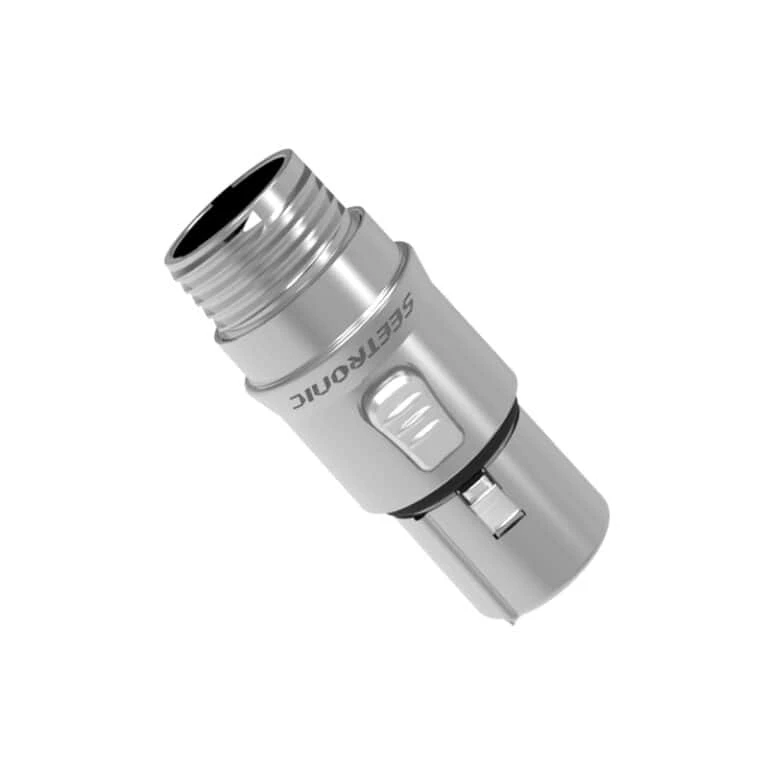

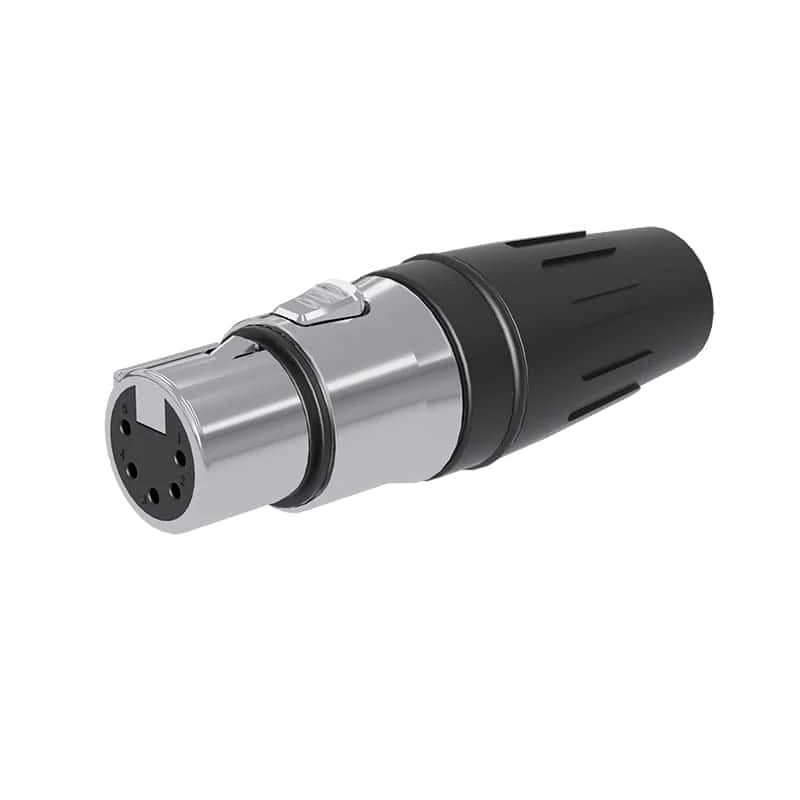

SEETRONIC SCHF5 WTYK XLR 5-PIN ŻEŃSKI

SCHF5 to wysokiej klasy 5-pinowy żeński wtyk XLR, zaprojektowany z myślą o profesjonalistach z branży audio oraz transmisji danych, którzy wymagają wysokiej niezawodności, trwałości i stabilnych parametrów pracy. Solidna obudowa ze stali nierdzewnej została przystosowana do intensywnej eksploatacji, zapewniając zachowanie właściwości mechanicznych i elektrycznych również w wymagających warunkach.

Najważniejsze cechy

• Wysokiej jakości konstrukcja: SCHF5 wyposażono w solidną obudowę ze stali nierdzewnej, zapewniającą wysoką odporność mechaniczną i trwałość. Pozłacane styki gwarantują bardzo dobrą przewodność elektryczną oraz zwiększoną odporność na utlenianie i korozję.
• Udoskonalony system uziemienia: zoptymalizowana konstrukcja zapewnia skuteczny kontakt pomiędzy obudową a elementami złącza kablowego, pomagając ograniczyć zakłócenia oraz zachować stabilność przesyłanego sygnału.
• Łatwa identyfikacja połączeń: specjalnie zaprojektowany rowek w osłonie umożliwia zastosowanie kolorowego pierścienia identyfikacyjnego, ułatwiającego oznaczanie przewodów w rozbudowanych systemach scenicznych, studyjnych i instalacyjnych.
• Skuteczna ochrona przewodu: konstrukcja odciążenia przewodu oraz elastyczna osłona pomagają ograniczać naprężenia powstające podczas zginania kabla, zwiększając trwałość przewodu i całego połączenia.
• Stabilne blokowanie: mechanizm zatrzaskowy zapewnia pewne połączenie oraz ogranicza ryzyko przypadkowego rozłączenia podczas użytkowania.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 7 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 7,5 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 1 mm² / 18 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA
• Obudowa: stal nierdzewna
• Powłoka wkładu obudowy: Cr (chrom)
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHF5 spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z wymaganiami normy IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio, sterowania i transmisji danych.

Pakowanie

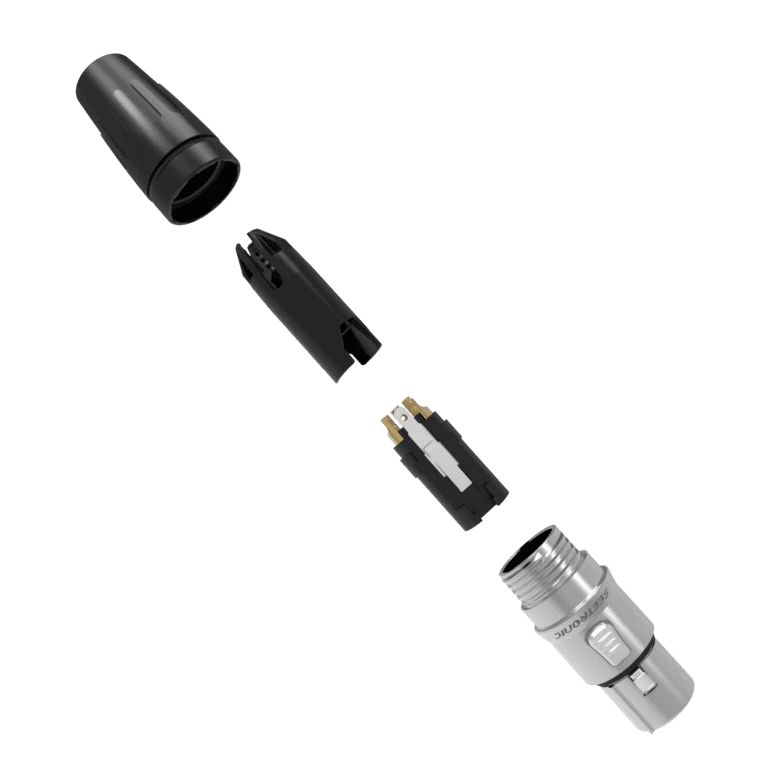

• Opakowanie jednostkowe: 1 sztuka w woreczku, zawierająca wkład ze stykami, obudowę, zacisk kablowy oraz osłonę.
• Karton zbiorczy: 400 sztuk.

Instrukcja montażu

1. Przeprowadź przewód przez osłonę.
2. Usuń izolację przewodu na długości odpowiedniej do wykonania połączenia.
3. Przylutuj żyły przewodu do odpowiednich zacisków wkładu złącza.
4. Zamocuj zacisk kablowy na przylutowanym przewodzie.
5. Umieść przewód w zacisku i zamocuj go w odpowiednim położeniu względem wkładu złącza.
6. Wsuń wkład wraz z zaciskiem kablowym do obudowy, zwracając uwagę na prawidłowe ustawienie względem wewnętrznych prowadnic.
7. Dokręć osłonę zgodnie z ruchem wskazówek zegara, aby zakończyć montaż.

SCHF5 to profesjonalne 5-pinowe żeńskie złącze XLR przeznaczone do wymagających aplikacji audio, sterowania oraz transmisji danych. Pozłacane styki, obudowa ze stali nierdzewnej, skuteczne odciążenie przewodu oraz wysoka trwałość mechaniczna sprawiają, że model doskonale nadaje się do systemów scenicznych, studyjnych, broadcastowych i instalacyjnych.
