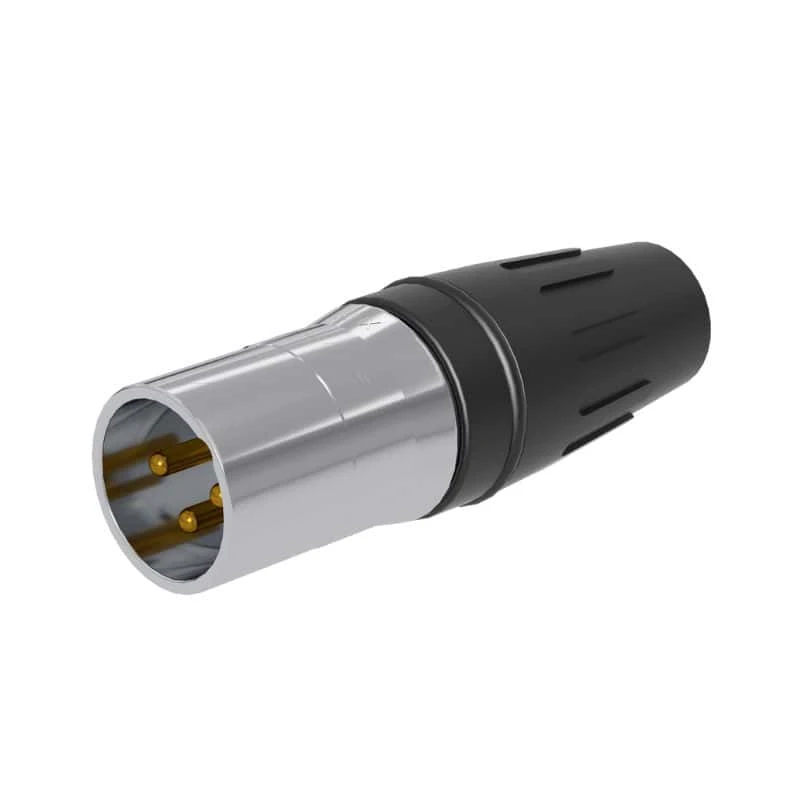

SEETRONIC SCHM3 WTYK XLR 3-PIN MĘSKI

SCHM3 to wysokiej klasy 3-pinowy męski wtyk XLR, zaprojektowany z myślą o profesjonalnych zastosowaniach audio. Solidna obudowa ze stali nierdzewnej, pozłacane styki oraz dopracowana konstrukcja mechaniczna zapewniają wysoką trwałość, niezawodność i stabilne parametry pracy zarówno w studiu, jak i podczas realizacji wydarzeń na żywo.

Najważniejsze cechy

• Wysokiej jakości konstrukcja: 3-pinowa konstrukcja oraz solidna obudowa ze stali nierdzewnej zapewniają wysoką odporność na uderzenia, nacisk i intensywne użytkowanie, dzięki czemu złącze doskonale sprawdza się w zastosowaniach studyjnych, scenicznych i mobilnych.
• Nowoczesna konstrukcja: zoptymalizowany mechanizm zapewnia płynną i wygodną obsługę, a nowoczesna forma ułatwia codzienne użytkowanie w profesjonalnych instalacjach.
• Udoskonalony system uziemienia: konstrukcja zapewnia skuteczny kontakt pomiędzy obudową a elementami złącza kablowego, pomagając ograniczać zakłócenia oraz zachować integralność przesyłanego sygnału.
• Łatwa identyfikacja przewodów: specjalny rowek w osłonie umożliwia zastosowanie kolorowych pierścieni do szybkiego kodowania i identyfikacji połączeń.
• Wysoka trwałość mechaniczna: konstrukcja została przystosowana do pracy w wymagających warunkach, a system odciążenia przewodu pomaga chronić kabel przed naprężeniami powstającymi podczas zginania.
• Wysoka obciążalność prądowa: prąd znamionowy do 16 A na styk umożliwia zastosowanie złącza w szerokim zakresie profesjonalnych instalacji.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 4 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 16 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Maksymalny przekrój przewodu: 2,5 mm² / 14 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA

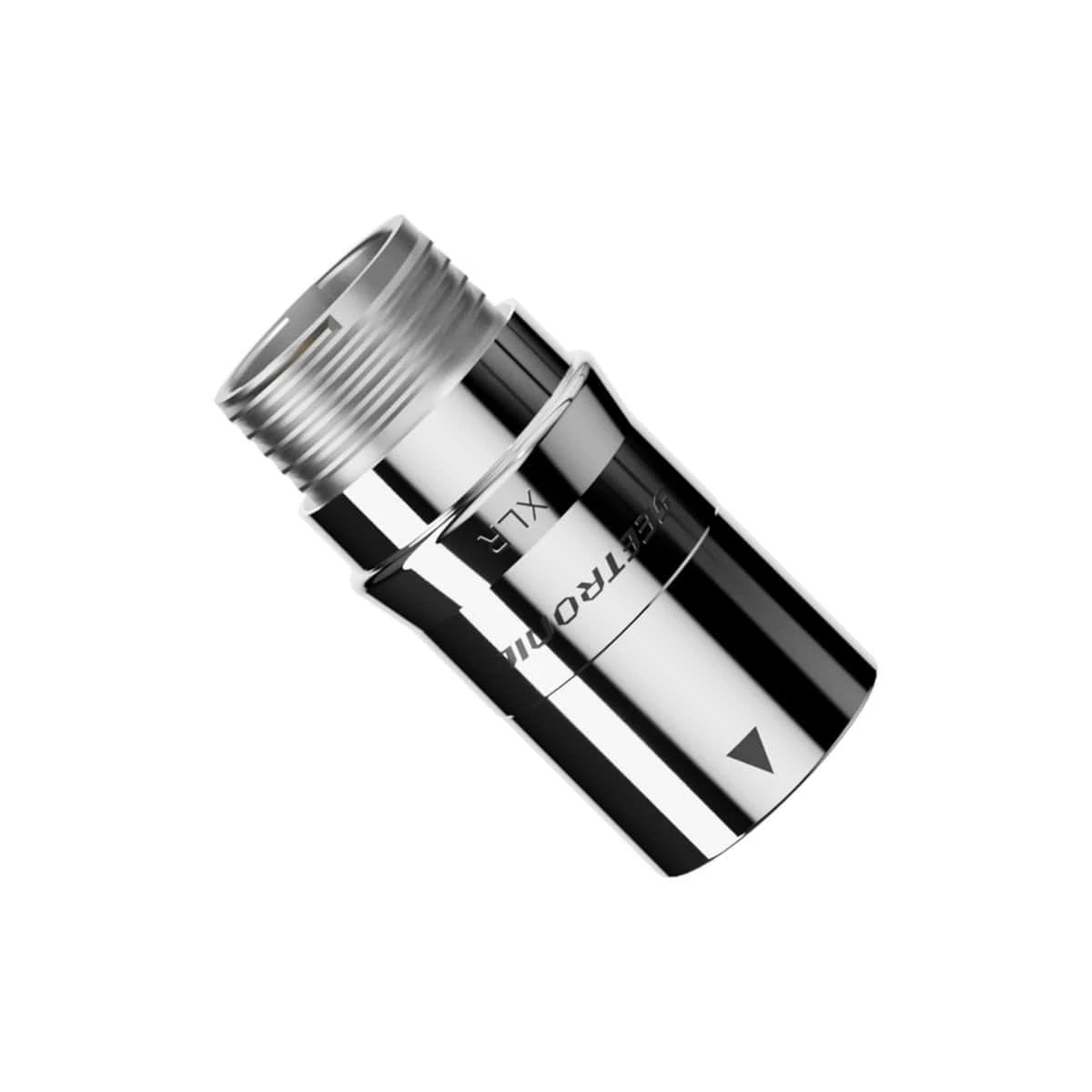

• Obudowa: stal nierdzewna
• Powłoka obudowy: Cr (chrom)
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHM3 spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z wymaganiami normy IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio, scenicznych, studyjnych i instalacyjnych.

Pakowanie

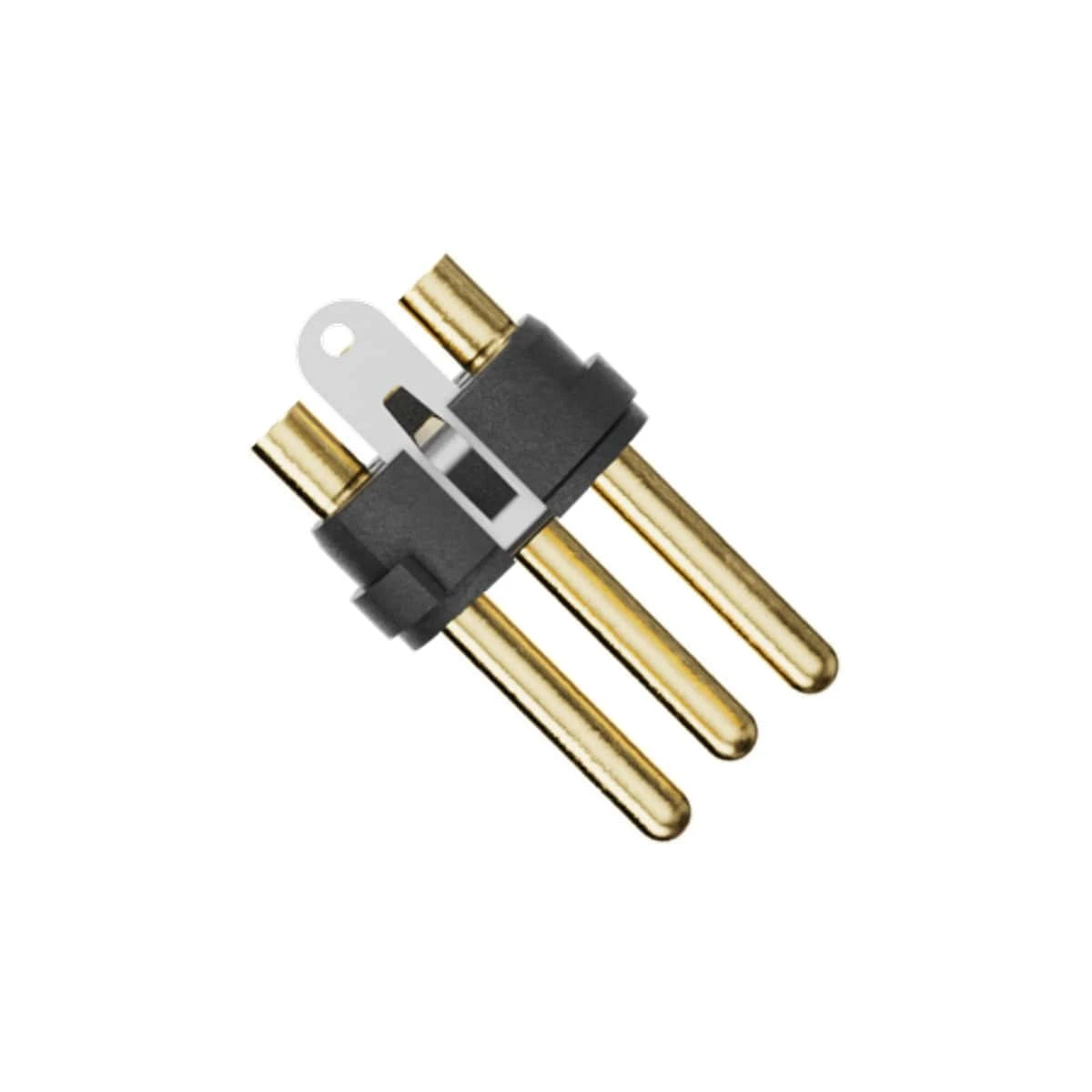

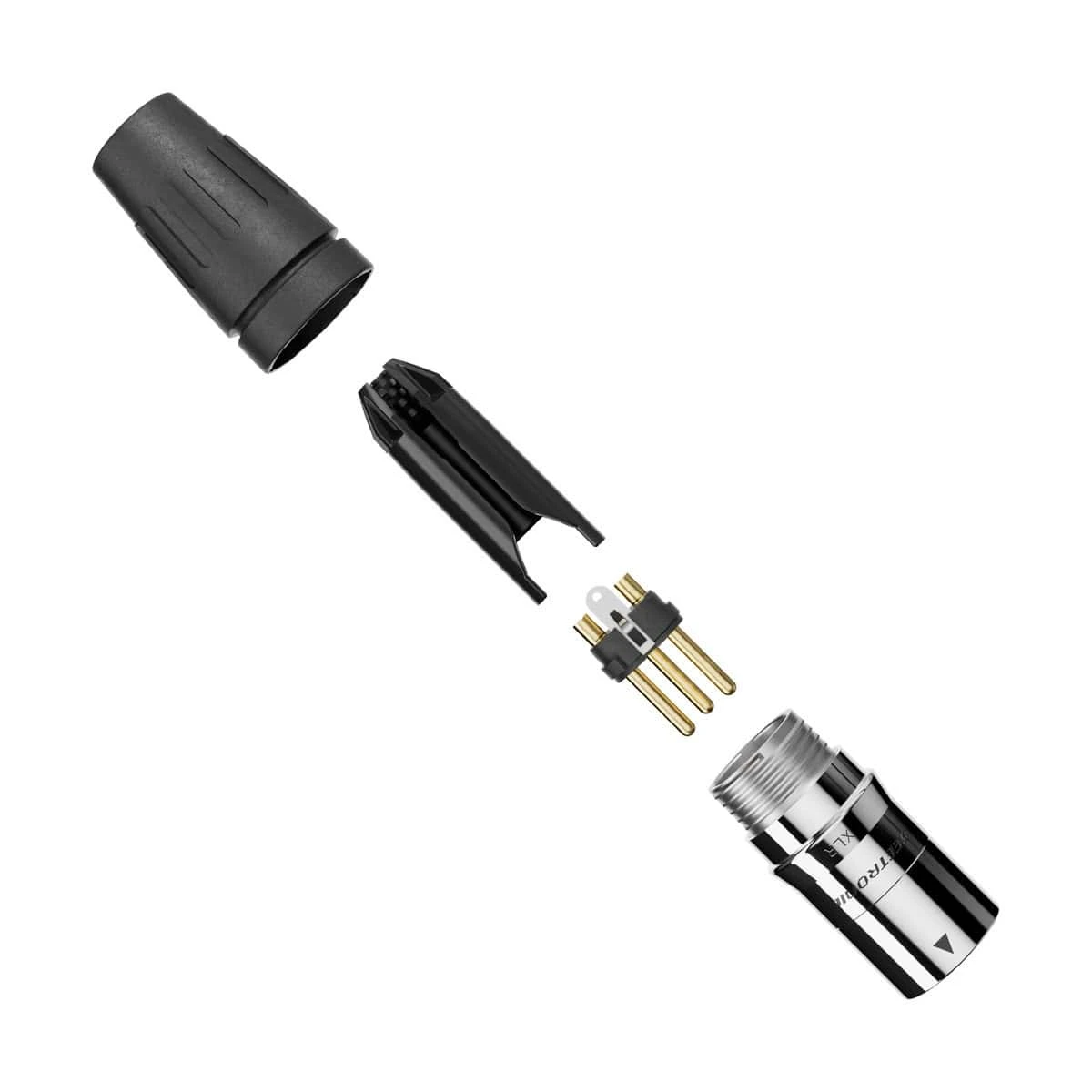

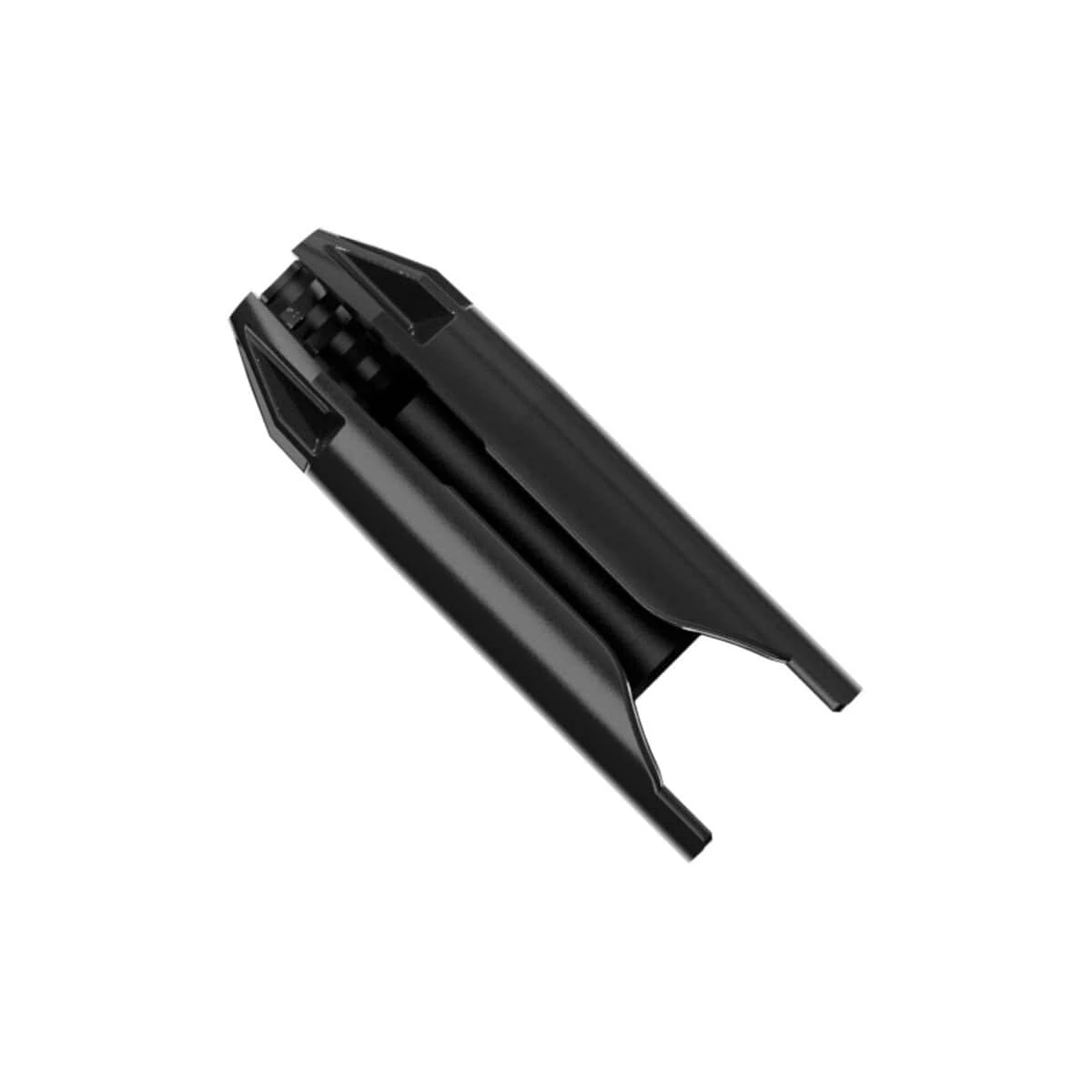

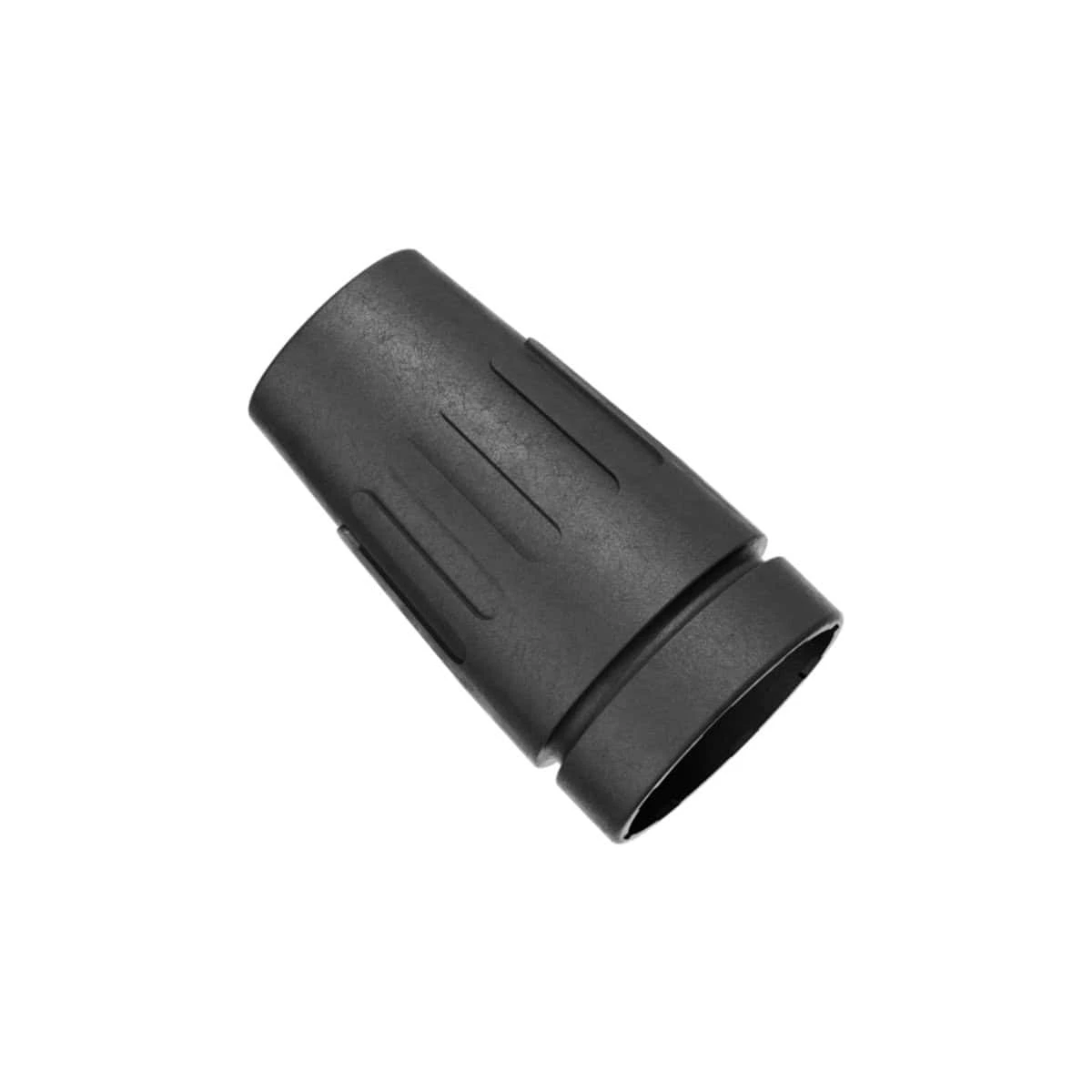

• Opakowanie jednostkowe: 1 sztuka w woreczku, zawierająca wkład ze stykami, obudowę, zacisk kablowy oraz osłonę.
• Karton wewnętrzny: 80 sztuk.
• Karton zbiorczy: 400 sztuk.

SCHM3 to profesjonalne 3-pinowe męskie złącze XLR przeznaczone do wymagających zastosowań audio. Pozłacane styki, obudowa ze stali nierdzewnej, wysoka obciążalność prądowa oraz skuteczne odciążenie przewodu zapewniają stabilne i trwałe połączenie w systemach scenicznych, studyjnych, broadcastowych oraz instalacyjnych.
