SEETRONIC SCHM4 WTYK XLR 4-PIN MĘSKI

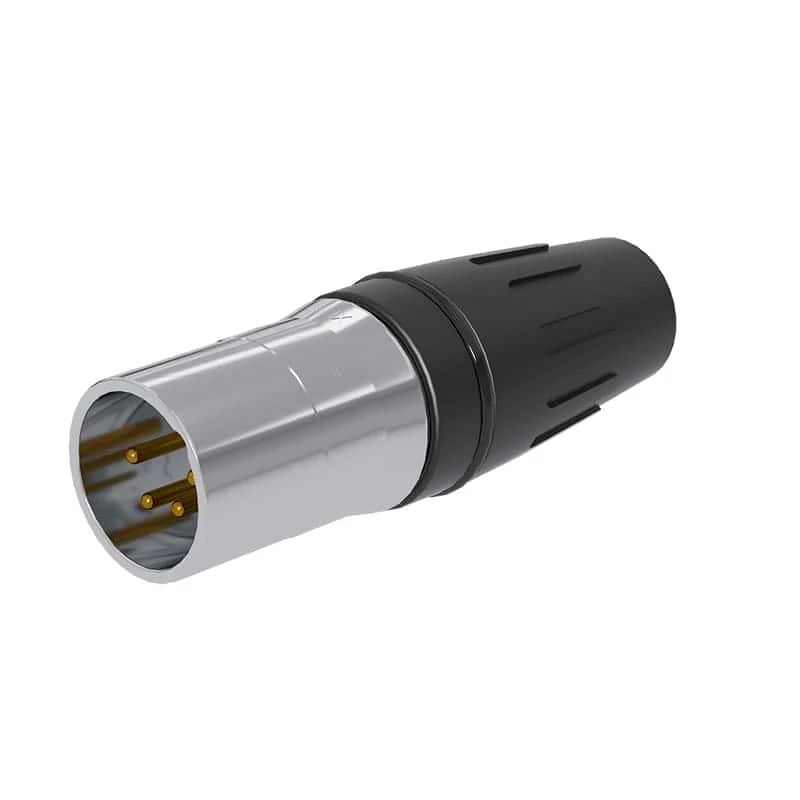

SCHM4 to wysokiej klasy 4-pinowy męski wtyk XLR, zaprojektowany do profesjonalnych zastosowań audio, sterowania oraz transmisji sygnałów. Solidna konstrukcja, wysokiej jakości materiały oraz starannie dopracowane rozwiązania mechaniczne zapewniają trwałość, niezawodność i stabilną pracę w wymagających warunkach scenicznych, studyjnych i instalacyjnych.

Najważniejsze cechy

• Wysokiej jakości konstrukcja: obudowa ze stali nierdzewnej oraz pozłacane styki zapewniają bardzo dobrą przewodność elektryczną, odporność na korozję oraz wysoką trwałość podczas intensywnej eksploatacji.
• Zwiększona odporność mechaniczna: solidna konstrukcja została przystosowana do pracy w wymagających warunkach oraz zapewnia odporność na uderzenia, upadki, nacisk i inne typowe obciążenia występujące podczas profesjonalnego użytkowania.
• Nowoczesna konstrukcja: ergonomiczna budowa zapewnia wygodną obsługę, a specjalny rowek w osłonie umożliwia zastosowanie kolorowych pierścieni do szybkiej identyfikacji i kodowania przewodów.
• Udoskonalony system uziemienia: konstrukcja zapewnia skuteczny kontakt pomiędzy obudową a elementami złącza kablowego, pomagając ograniczyć zakłócenia i utrzymać stabilną transmisję sygnału.
• Skuteczna ochrona przewodu: elastyczna konstrukcja osłony oraz system odciążenia przewodu pomagają ograniczyć naprężenia powstające podczas zginania kabla i zwiększają trwałość całego połączenia.
• Bardzo długa żywotność: złącze zostało przystosowane do ponad 5000 cykli łączenia, dzięki czemu doskonale sprawdza się w zastosowaniach wymagających częstego podłączania i odłączania.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 7 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 10 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 5000 cykli łączenia
• Maksymalny przekrój przewodu: 1,5 mm² / 16 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA
• Obudowa: stal nierdzewna
• Powłoka wkładu obudowy: Cr (chrom)
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHM4 spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z wymaganiami normy IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio, sterowania i instalacji technicznych.

Pakowanie

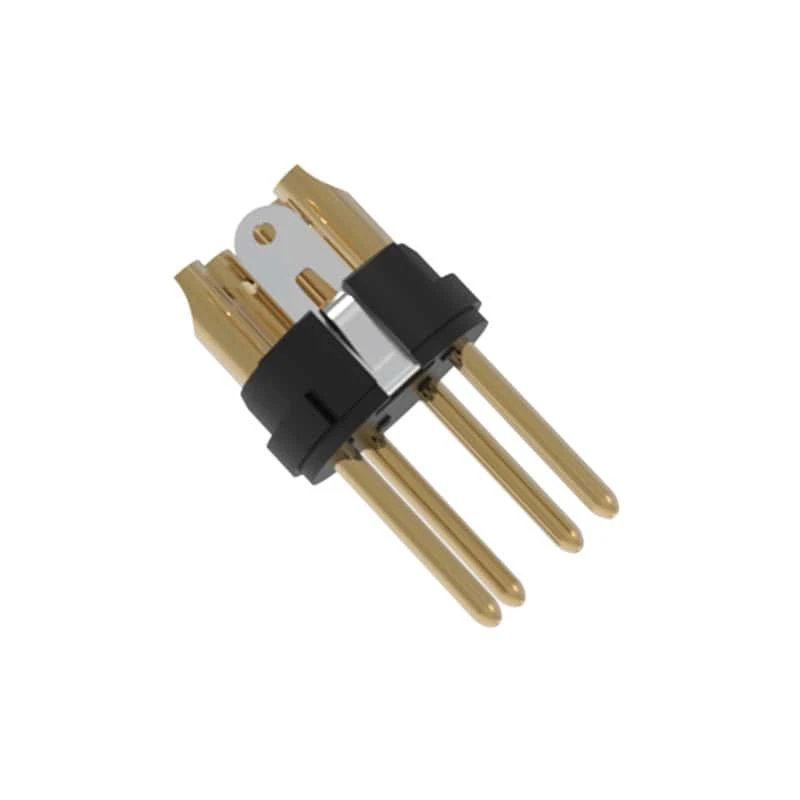

• Opakowanie jednostkowe: 1 sztuka w woreczku, zawierająca wkład ze stykami, obudowę, zacisk kablowy oraz osłonę.
• Karton wewnętrzny: 80 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 400 sztuk.

Instrukcja montażu

1. Przeprowadź przewód przez osłonę.
2. Usuń izolację przewodu na długości odpowiedniej do wykonania połączenia.
3. Przylutuj żyły przewodu do odpowiednich zacisków wkładu złącza.
4. Zamocuj zacisk kablowy na przylutowanym przewodzie.
5. Umieść przewód wraz z zaciskiem w odpowiednim położeniu względem wkładu złącza.
6. Wsuń wkład wraz z zaciskiem kablowym do obudowy, zwracając uwagę na prawidłowe ustawienie elementów.
7. Dokręć osłonę zgodnie z ruchem wskazówek zegara, aby zakończyć montaż.

SCHM4 to profesjonalne 4-pinowe męskie złącze XLR przeznaczone do wymagających aplikacji audio, sterowania oraz techniki scenicznej. Pozłacane styki, obudowa ze stali nierdzewnej, wysoka obciążalność prądowa oraz żywotność przekraczająca 5000 cykli łączenia sprawiają, że model doskonale nadaje się do zastosowań scenicznych, studyjnych, broadcastowych i instalacyjnych.
