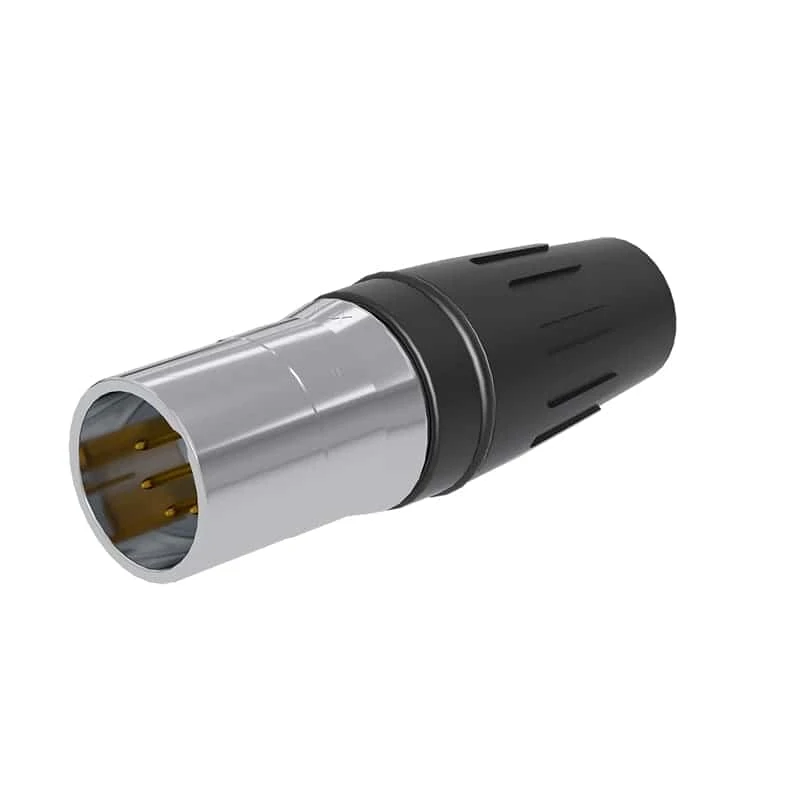

SEETRONIC SCHM5 WTYK XLR 5-PIN MĘSKI

SCHM5 to wysokiej klasy 5-pinowy męski wtyk XLR, zaprojektowany do profesjonalnych zastosowań wymagających wysokiej niezawodności, trwałości mechanicznej oraz stabilnych parametrów elektrycznych. Solidna obudowa ze stali nierdzewnej w połączeniu z pozłacanymi stykami zapewnia wysoką jakość połączenia, odporność na intensywną eksploatację oraz długą żywotność.

Najważniejsze cechy

• Wytrzymała konstrukcja: SCHM5 został zaprojektowany z myślą o intensywnej eksploatacji profesjonalnej. Solidna obudowa zapewnia wysoką odporność na uderzenia, nacisk oraz uszkodzenia mechaniczne.
• Nowoczesna konstrukcja: specjalnie zaprojektowany rowek w osłonie umożliwia łatwe oznaczanie kolorystyczne przewodów i szybką identyfikację połączeń w rozbudowanych systemach.
• Skuteczne uziemienie: zoptymalizowana konstrukcja zapewnia bardzo dobry kontakt pomiędzy obudową a elementami złącza kablowego, pomagając ograniczać zakłócenia i utrzymać stabilną jakość sygnału.
• Odporność mechaniczna: konstrukcja została przystosowana do pracy w wymagających warunkach i dobrze znosi częste podłączanie, odłączanie oraz obciążenia wynikające z użytkowania scenicznego i instalacyjnego.
• Skuteczne odciążenie przewodu: elementy wykonane z POM oraz elastyczna osłona z PA i TPE pomagają ograniczyć obciążenia działające na kabel w miejscu wejścia do złącza.
• Bardzo długa żywotność: złącze jest przystosowane do ponad 5000 cykli łączenia, co czyni je odpowiednim do zastosowań wymagających częstego użytkowania.

Parametry elektryczne

• Pojemność pomiędzy stykami: ≤ 7 pF
• Rezystancja styków: ≤ 3 mΩ
• Wytrzymałość dielektryczna: 1,5 kV DC
• Rezystancja izolacji: > 10 GΩ (wartość początkowa)
• Prąd znamionowy na styk: 7,5 A
• Napięcie znamionowe: < 50 V

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 3,5–8,5 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 5000 cykli łączenia
• Maksymalny przekrój przewodu: 1 mm² / 18 AWG
• Mechanizm blokujący: blokada zatrzaskowa

Materiały i parametry środowiskowe

• Osłona: PA, TPE
• Styki: stop miedzi
• Powłoka styków: Au (złocona)
• Wkład izolacyjny: PA
• Obudowa: stal nierdzewna
• Powłoka wkładu obudowy: Cr (chrom)
• Odciążenie przewodu: POM
• Klasa trudnopalności: UL 94 HB
• Stopień ochrony: IP40
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SCHM5 spełnia wymagania normy IEC 61076-2-103. Lutowność złącza jest zgodna z wymaganiami normy IEC 68-2-20, co potwierdza jego przydatność do profesjonalnych zastosowań audio, sterowania oraz instalacji scenicznych.

Pakowanie

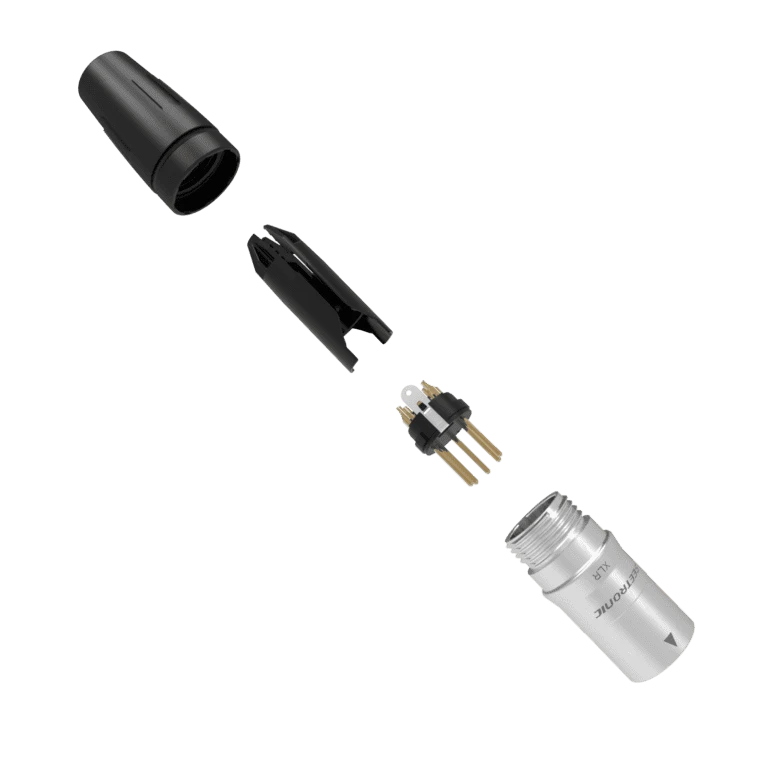

• Opakowanie jednostkowe: 1 sztuka w woreczku, zawierająca wkład ze stykami, obudowę, zacisk kablowy oraz osłonę.
• Karton wewnętrzny: 80 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 400 sztuk.

Instrukcja montażu

1. Przeprowadź przewód przez osłonę.
2. Usuń izolację przewodu na długości odpowiedniej do wykonania połączenia.
3. Przylutuj żyły przewodu do odpowiednich zacisków wkładu złącza.
4. Zamocuj zacisk kablowy na przylutowanym przewodzie.
5. Umieść przewód wraz z zaciskiem w odpowiednim położeniu względem wkładu złącza.
6. Wsuń wkład wraz z zaciskiem kablowym do obudowy, zwracając uwagę na prawidłowe ustawienie elementów.
7. Dokręć osłonę zgodnie z ruchem wskazówek zegara, aby zakończyć montaż.

SCHM5 to profesjonalne 5-pinowe złącze XLR przeznaczone do wymagających aplikacji audio, sterowania i techniki scenicznej. Pozłacane styki, obudowa ze stali nierdzewnej, wysoka trwałość mechaniczna oraz żywotność przekraczająca 5000 cykli łączenia sprawiają, że model ten doskonale nadaje się do zastosowań studyjnych, scenicznych, broadcastowych oraz instalacyjnych.
