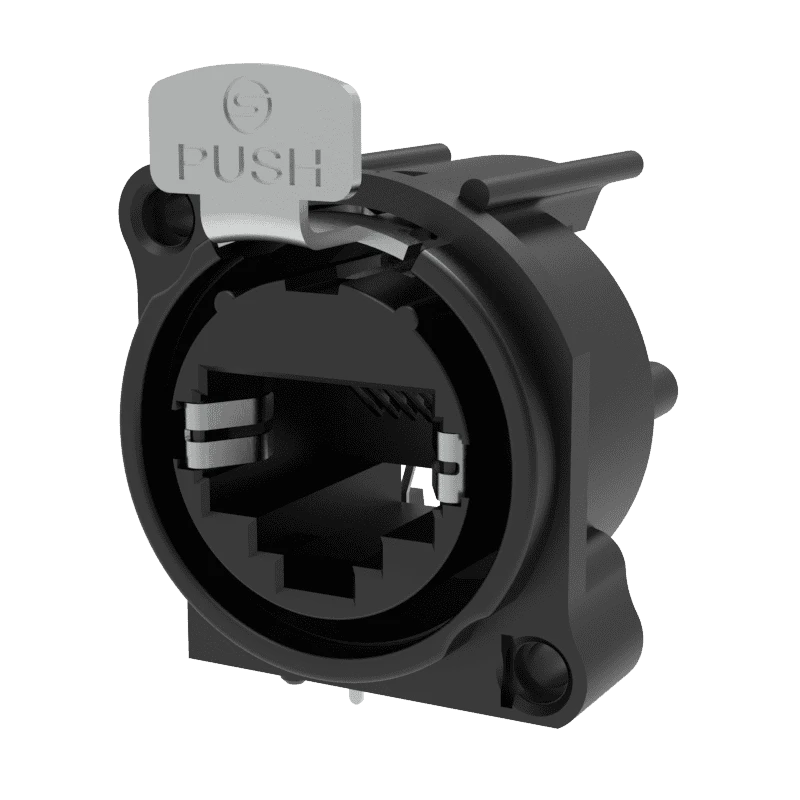

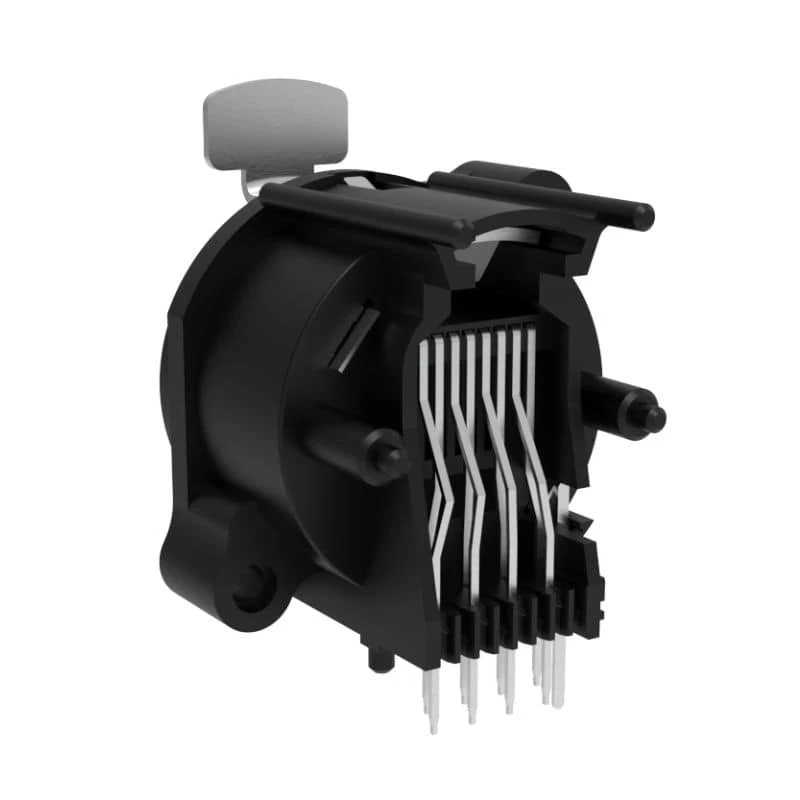

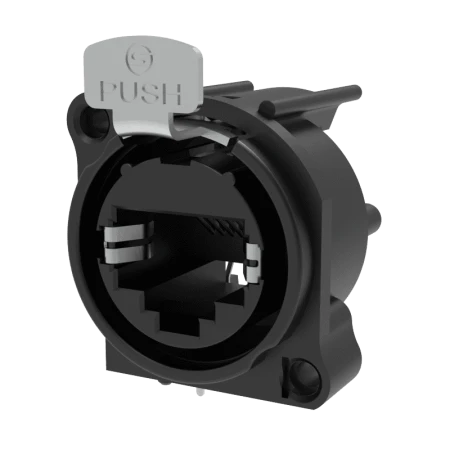

SEETRONIC SE8FAH GNIAZDO MONTAŻOWE RJ45 PCB POZIOME

SE8FAH to wysokiej klasy żeńskie gniazdo RJ45 przeznaczone do poziomego montażu na płytce PCB, zaprojektowane z myślą o łatwej integracji oraz niezawodnej pracy w profesjonalnych systemach transmisji danych.

Najważniejsze cechy

• Poziomy montaż na PCB: konstrukcja przystosowana do precyzyjnego montażu poziomego na płytce drukowanej. Elementy wykonane z tworzywa PBT zapewniają wysoką trwałość oraz stabilność mechaniczną.
• Montaż od tylnej strony panelu: umożliwia bezpieczną i wygodną instalację złącza od wewnętrznej strony panelu.
• Zgodność ze standardami transmisji: zgodność z TIA/EIA 568B oraz ISO/IEC 11801 Class D zapewnia niezawodną transmisję danych.
• Szybki mechanizm blokowania: szybkie blokowanie i odblokowywanie połączenia zapewnia stabilną transmisję sygnału również w aplikacjach narażonych na ruch lub drgania.
• Konfigurowalne tylne wyprowadzenie: tylna część złącza może zostać dostosowana do konkretnych wymagań aplikacji.

Parametry elektryczne

• Rezystancja styków: < 10 mΩ
• Prąd znamionowy: 1,5 A
• Napięcie znamionowe: ≤ 75 V
• Rezystancja izolacji: ≥ 0,5 GΩ
• Wytrzymałość dielektryczna: 1 kV DC
• Zakres częstotliwości: 1–100 MHz
• Parametry transmisyjne: Class D

Parametry mechaniczne

• Siła łączenia: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Mechanizm blokujący: blokada zatrzaskowa
• Montaż na PCB: poziomy

Parametry materiałowe i środowiskowe

• Styki: stop miedzi
• Wkład izolacyjny: PBT
• Powierzchnia styków: Au (złocona)
• Materiał obudowy: PBT
• Klasa trudnopalności: UL 94-V0
• Zakres temperatury pracy: od -30°C do +80°C

Normy i zgodność

Model SE8FAH spełnia wymagania standardów TIA/EIA 568B oraz IEC 11801, zapewniając niezawodną transmisję danych i kompatybilność z profesjonalnymi systemami sieciowymi.

Pakowanie i akcesoria

• Opakowanie typu blister: 20 sztuk.
• Karton wewnętrzny: 100 sztuk.
• Karton zbiorczy: 500 sztuk.
• Śruby montażowe: wkręty samogwintujące ST2.9 o długości 8 mm.

Instrukcja montażu

1. Umieść gniazdo w otworze montażowym od tylnej strony panelu.
2. Dokręć śruby zgodnie z ruchem wskazówek zegara momentem 0,45 Nm.
3. Upewnij się, że grubość panelu nie przekracza 3,0 mm.

SE8FAH łączy niezawodność, wysoką trwałość oraz łatwość integracji, dzięki czemu stanowi profesjonalne rozwiązanie do urządzeń i systemów wymagających stabilnej transmisji Ethernet oraz poziomego montażu złącza RJ45 na płytce PCB.
