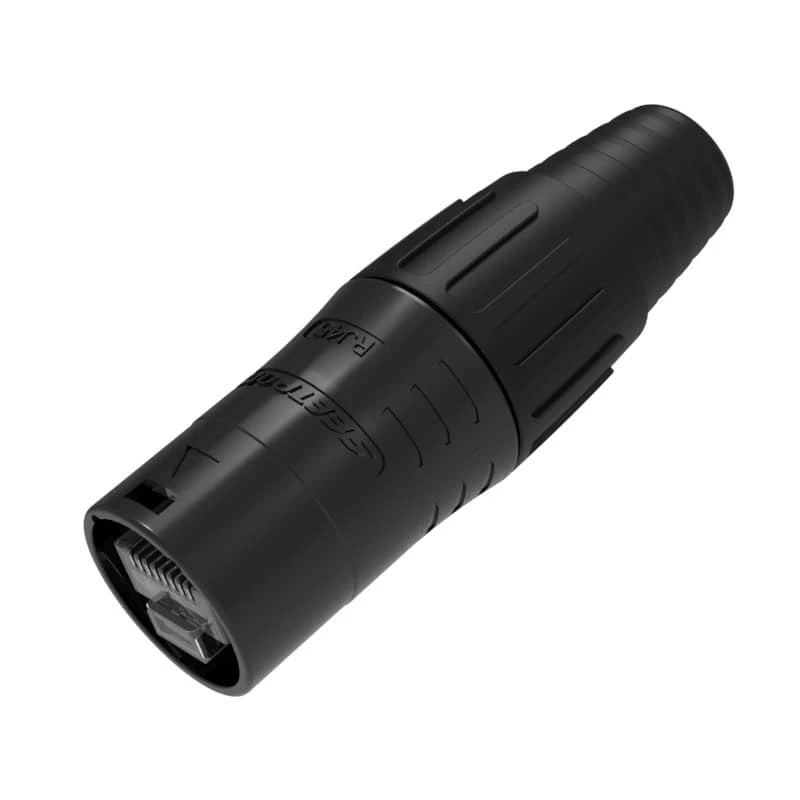

SEETRONIC SE8MC-1-30-B-LOD WTYK RJ45 Czarny

SE8MC-1-30-B-LOD marki Seetronic to wytrzymała obudowa złącza kablowego RJ45, zaprojektowana w celu zwiększenia trwałości i niezawodności połączeń Ethernet w różnego rodzaju zastosowaniach profesjonalnych i komercyjnych. Solidna konstrukcja oraz chromowane wykończenie zapewniają wysoką odporność mechaniczną, stabilność połączenia oraz długą żywotność produktu.

Najważniejsze cechy

• Obudowa złącza kablowego RJ45: model SE8MC-1-30-B-LOD wyposażono w chromowaną obudowę zapewniającą stabilne i bezpieczne połączenie.
• Wytrzymała konstrukcja: odlewana ciśnieniowo obudowa oraz specjalnie zaprojektowany zacisk kablowy zwiększają ochronę połączenia Ethernet przed uszkodzeniami mechanicznymi.
• Szeroka kompatybilność z przewodami: przeznaczony do przewodów o średnicy zewnętrznej od 7,5 do 9 mm. Konstrukcja współpracuje zarówno z wtykami RJ45 wyposażonymi w zatrzaski typu dovetail, jak i ze standardowymi wtykami RJ45.
• Funkcjonalna konstrukcja: przemyślana budowa zwiększa trwałość połączenia oraz zapewnia ochronę współpracujących komponentów przed obciążeniami mechanicznymi i wpływem warunków środowiskowych.

Parametry produktu

• Typ połączenia: RJ45
• Rodzaj złącza: męskie

Parametry mechaniczne

• Średnica zewnętrzna przewodu: 7,5–9 mm
• Siła łączenia: ≤ 20 N
• Siła rozłączania: ≤ 20 N
• Żywotność: > 1000 cykli łączenia
• Mechanizm blokujący: blokada zatrzaskowa

Parametry materiałowe i środowiskowe

• Materiał osłony: PA (poliamid)
• Materiał obudowy: stop cynku
• Powłoka obudowy: czarna
• Zakres temperatury pracy: od -30°C do +80°C

Informacje dotyczące opakowania

• Opakowanie jednostkowe: 1 sztuka w woreczku, zawierająca 1 obudowę, 1 zacisk kablowy oraz 1 osłonę.
• Karton wewnętrzny: 100 sztuk.
• Karton zbiorczy: 5 kartonów wewnętrznych, łącznie 500 sztuk.

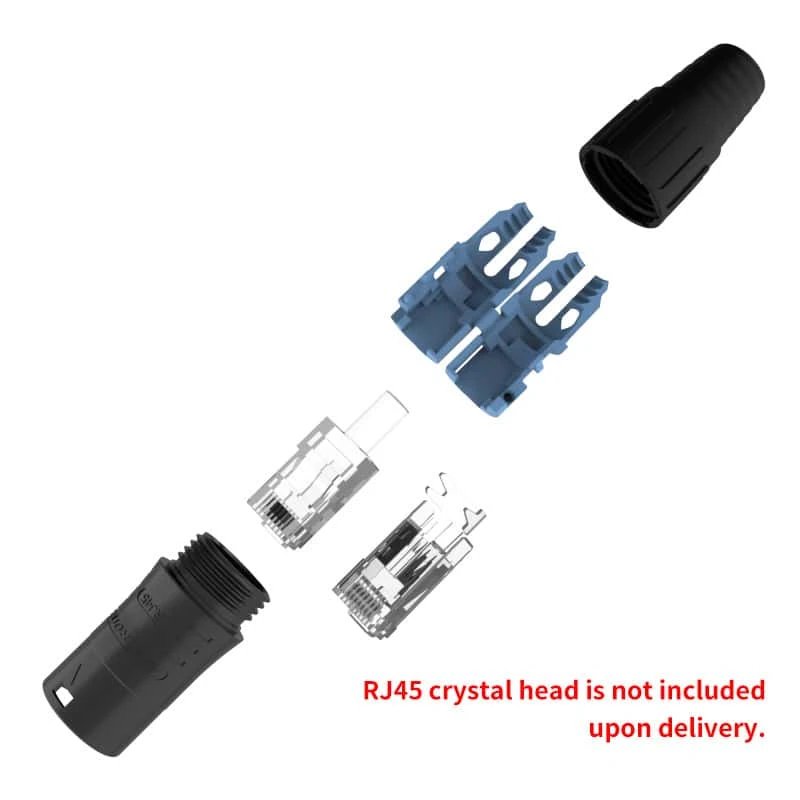

Instrukcja montażu

1. Przeprowadź przewód przez osłonę, a następnie zamontuj na nim wtyk RJ45.

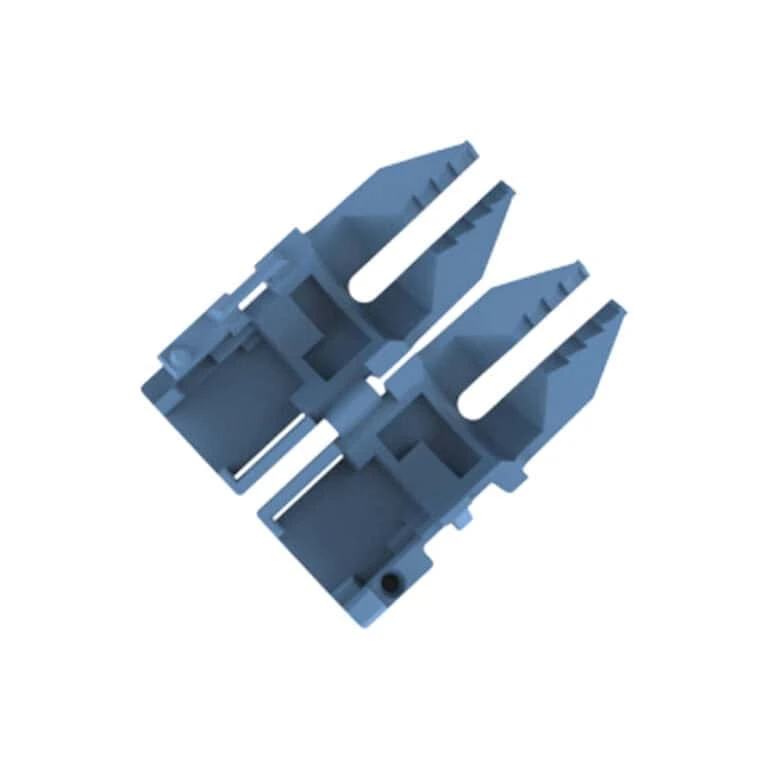

2. Umieść wtyk RJ45 w zacisku kablowym i odpowiednio go zabezpiecz.
3. Zamknij zacisk kablowy, upewniając się, że strony A1 i B1 wtyku RJ45 odpowiadają odpowiednio stronom A2 i B2 zacisku.
4. Wsuń zmontowany zacisk kablowy wraz z wtykiem RJ45 do obudowy.
5. Dokręć osłonę zgodnie z ruchem wskazówek zegara, aby zakończyć montaż.

SE8MC-1-30-LOD to niezawodne rozwiązanie do profesjonalnych instalacji Ethernet, w których wymagane są wysoka trwałość mechaniczna, stabilne mocowanie przewodu oraz skuteczna ochrona standardowych połączeń RJ45.
